Haubenform herstellen

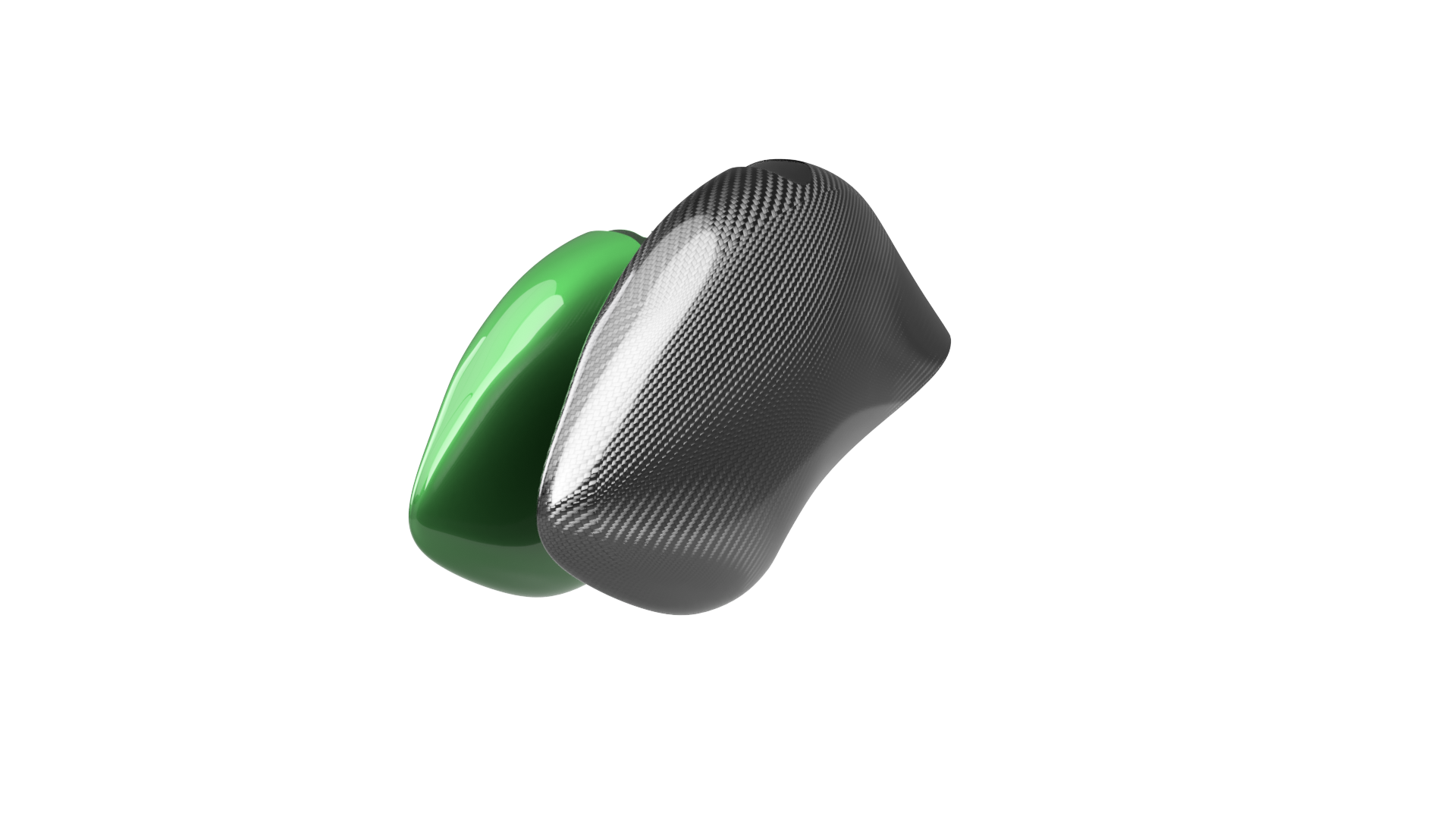

Haubenform im CAD erstellen

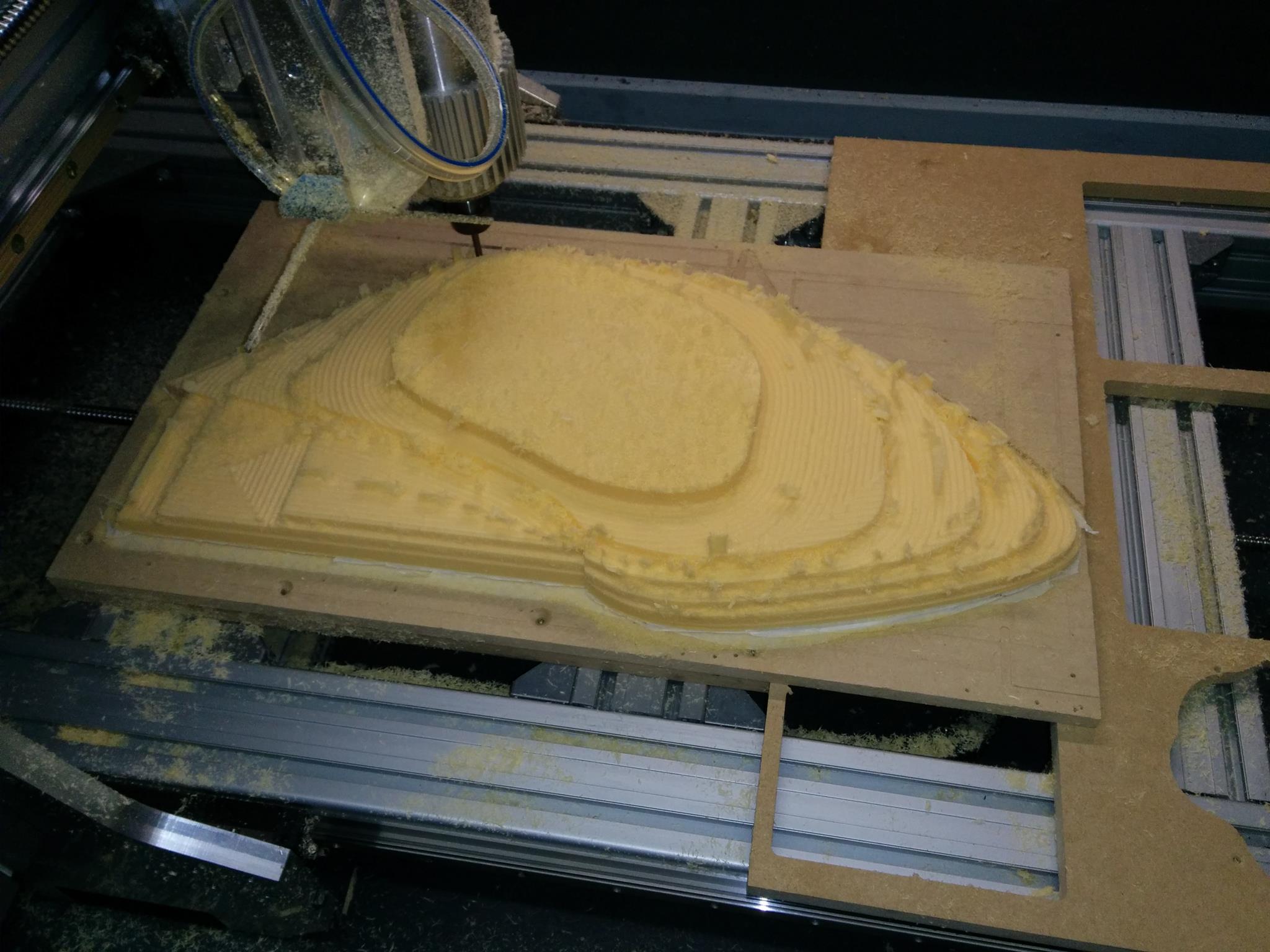

erste Hälfte der Haubenform auf Fräse fräsen

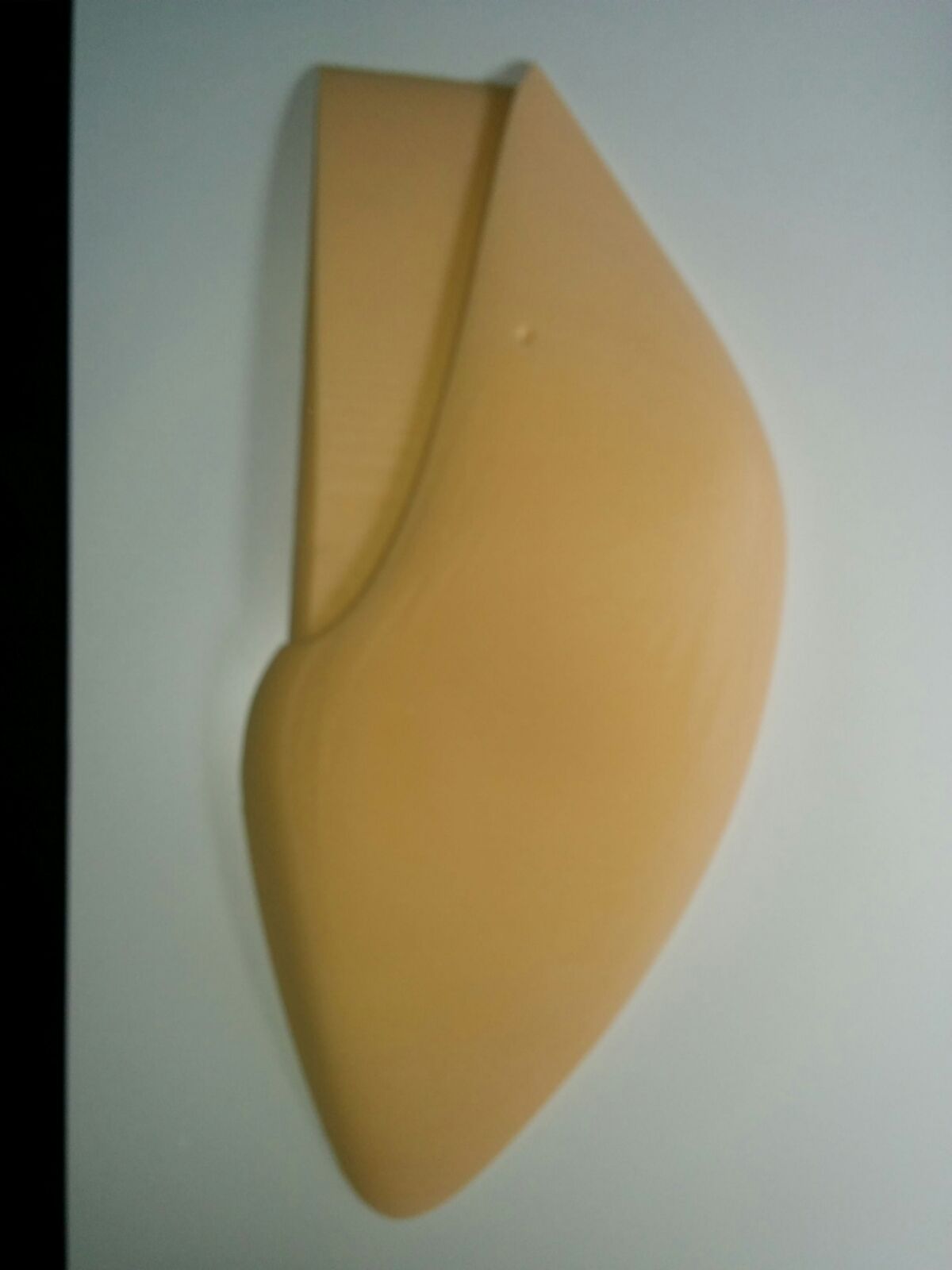

Rechte Hälfte fertig gefräst

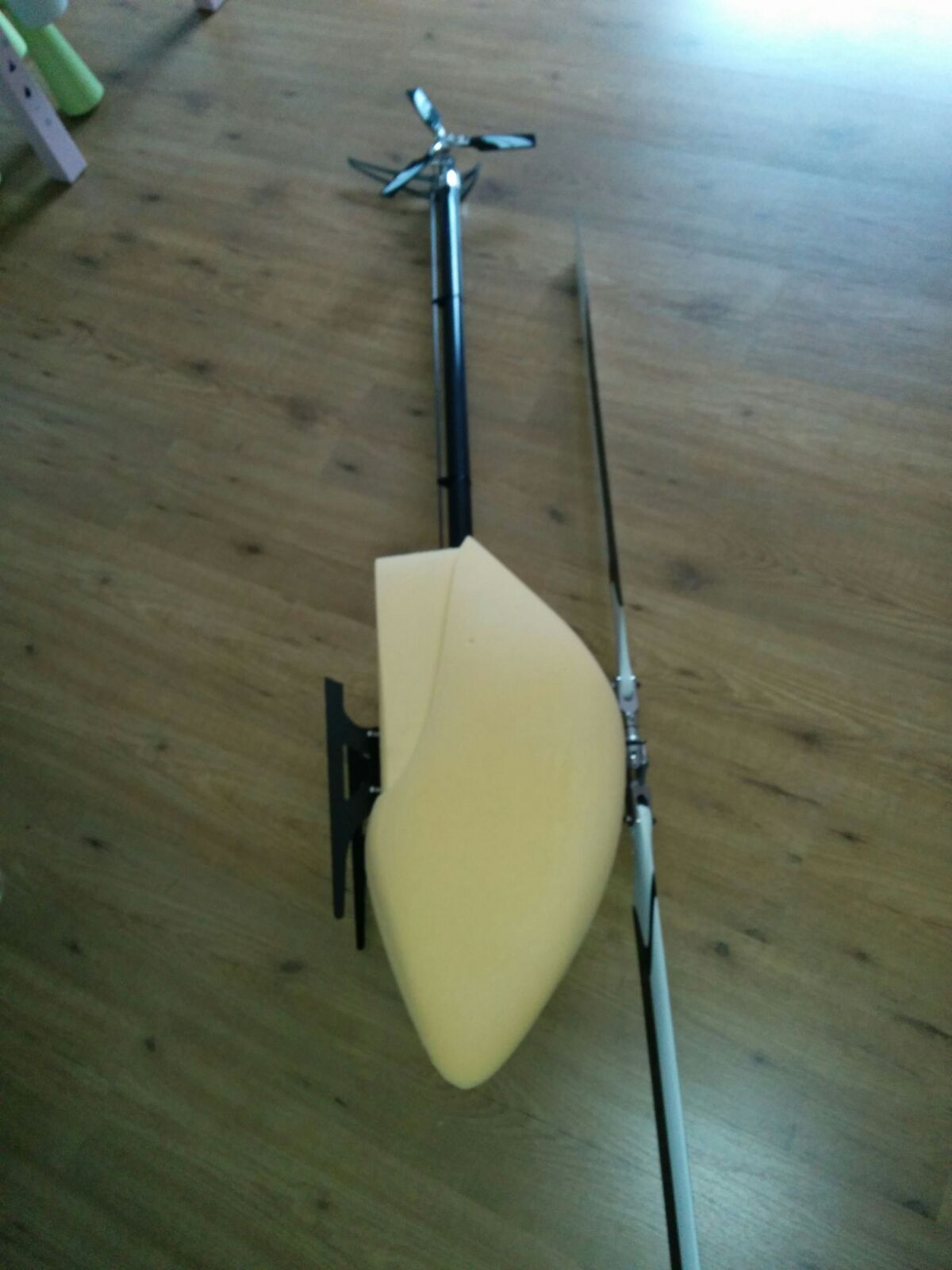

Probeliegen auf der Helimechanik

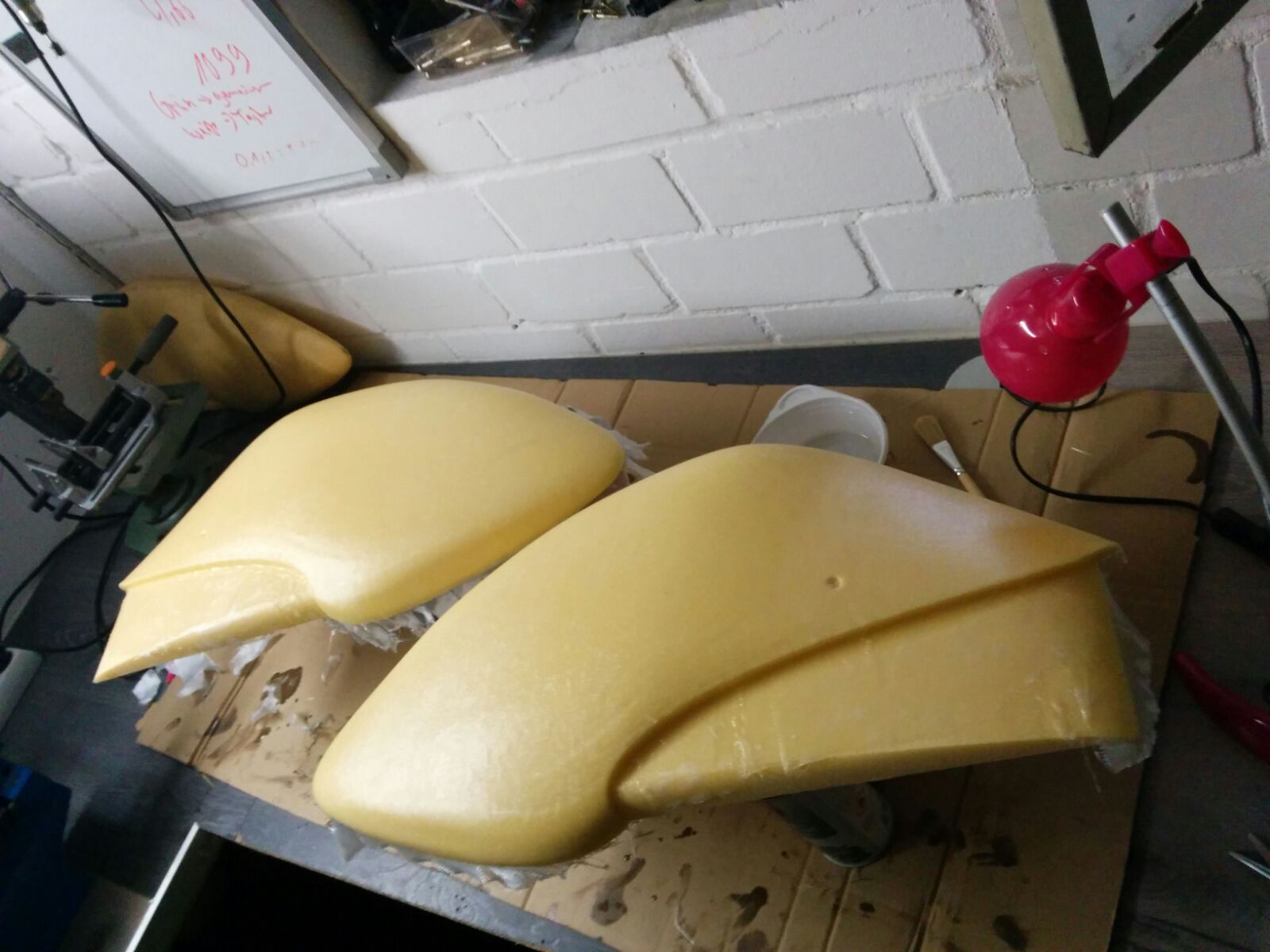

Zweite Hälfte wurde gefräst und beide Hälften mit einer Lage GFK überzogen

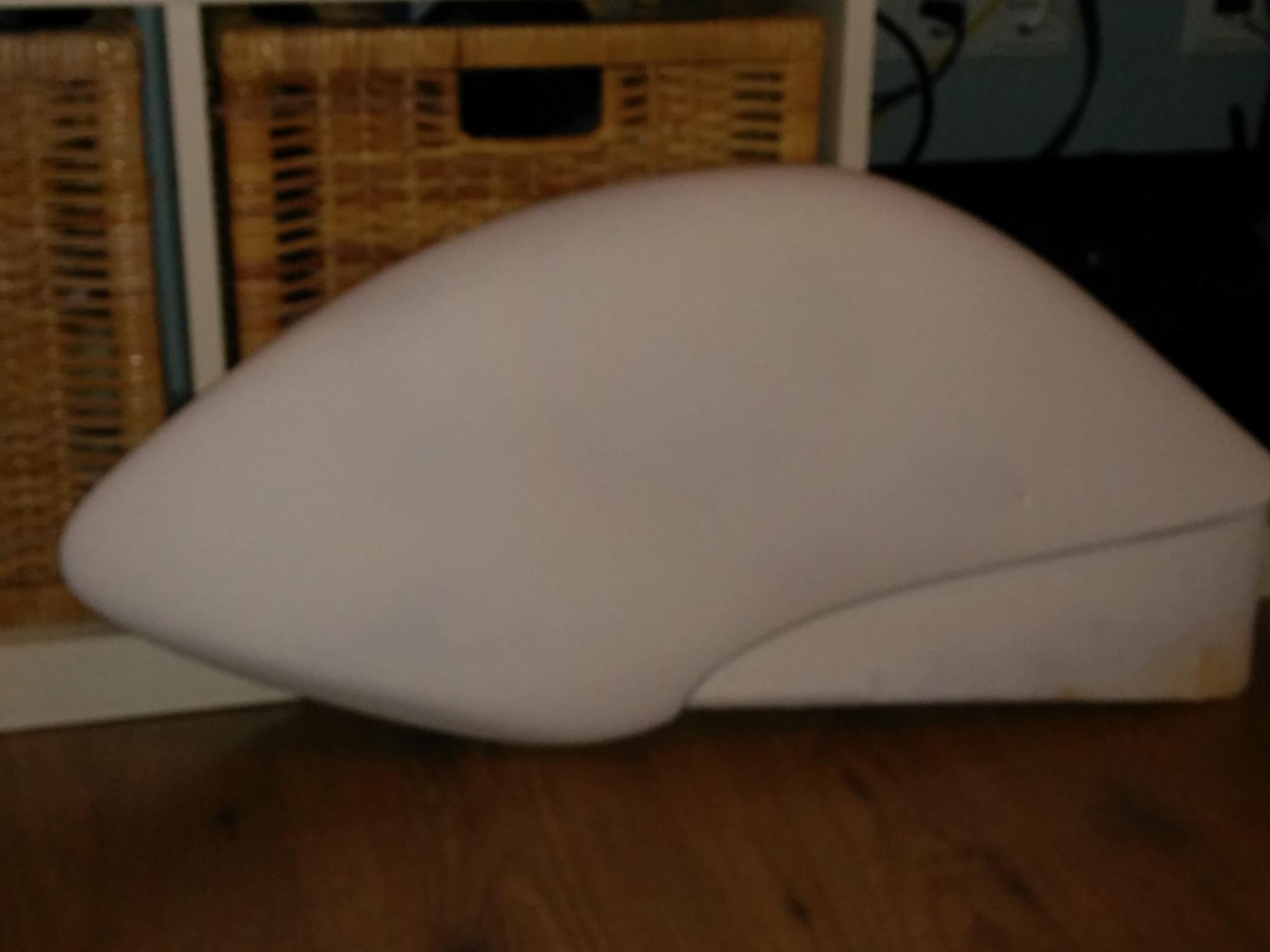

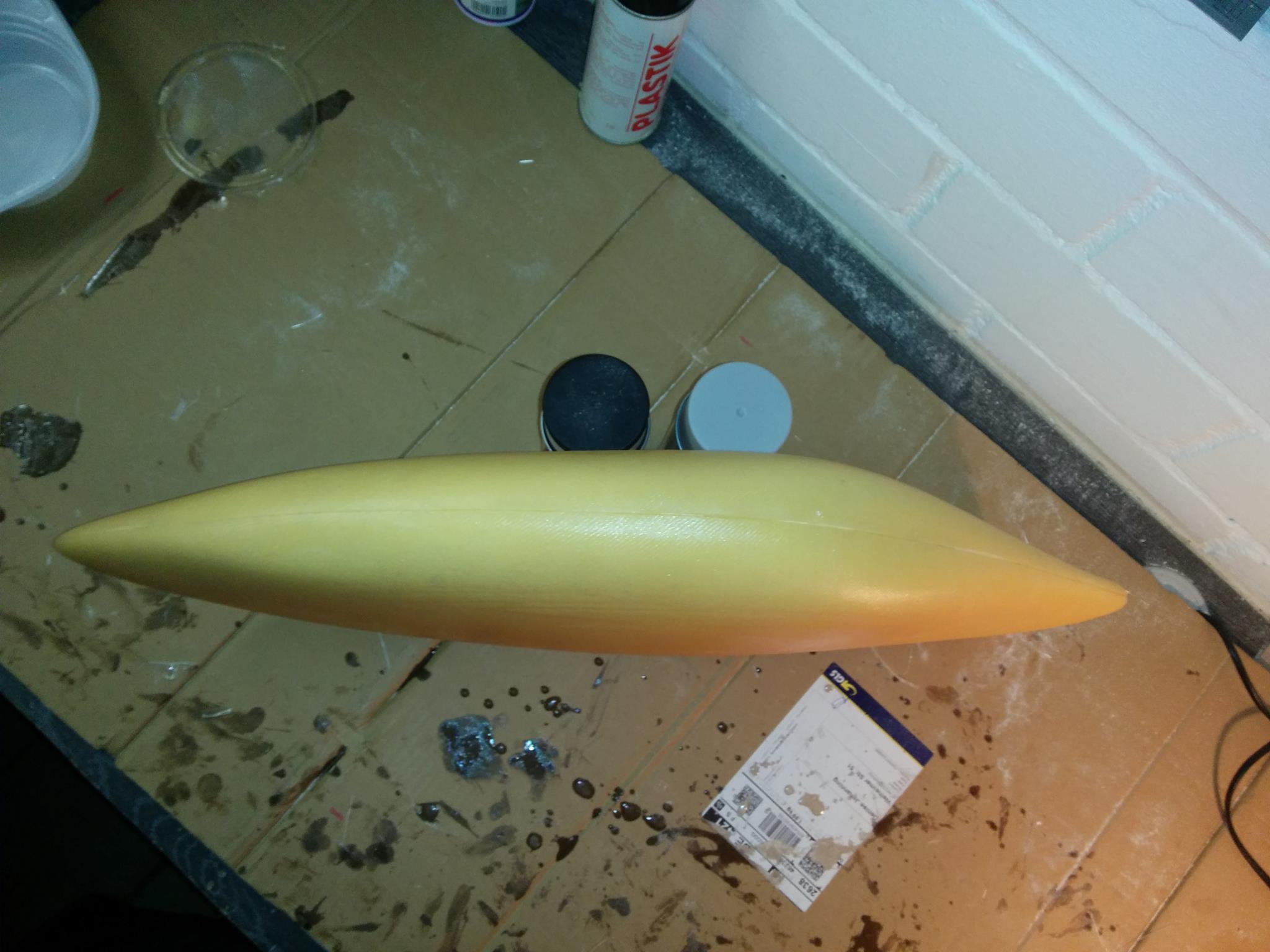

Beide Hälften zusammengeharzt

Und Naht gefüllt

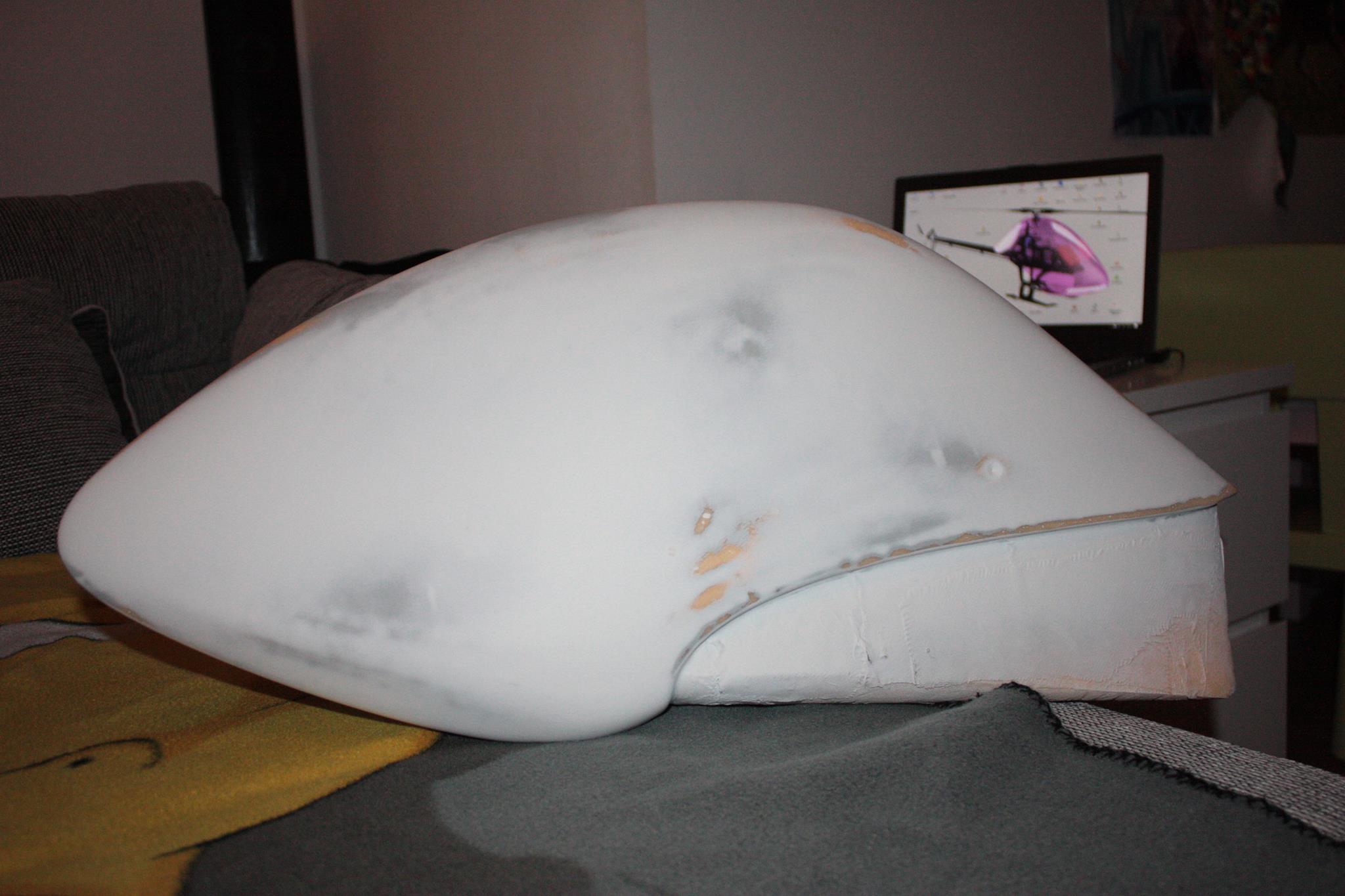

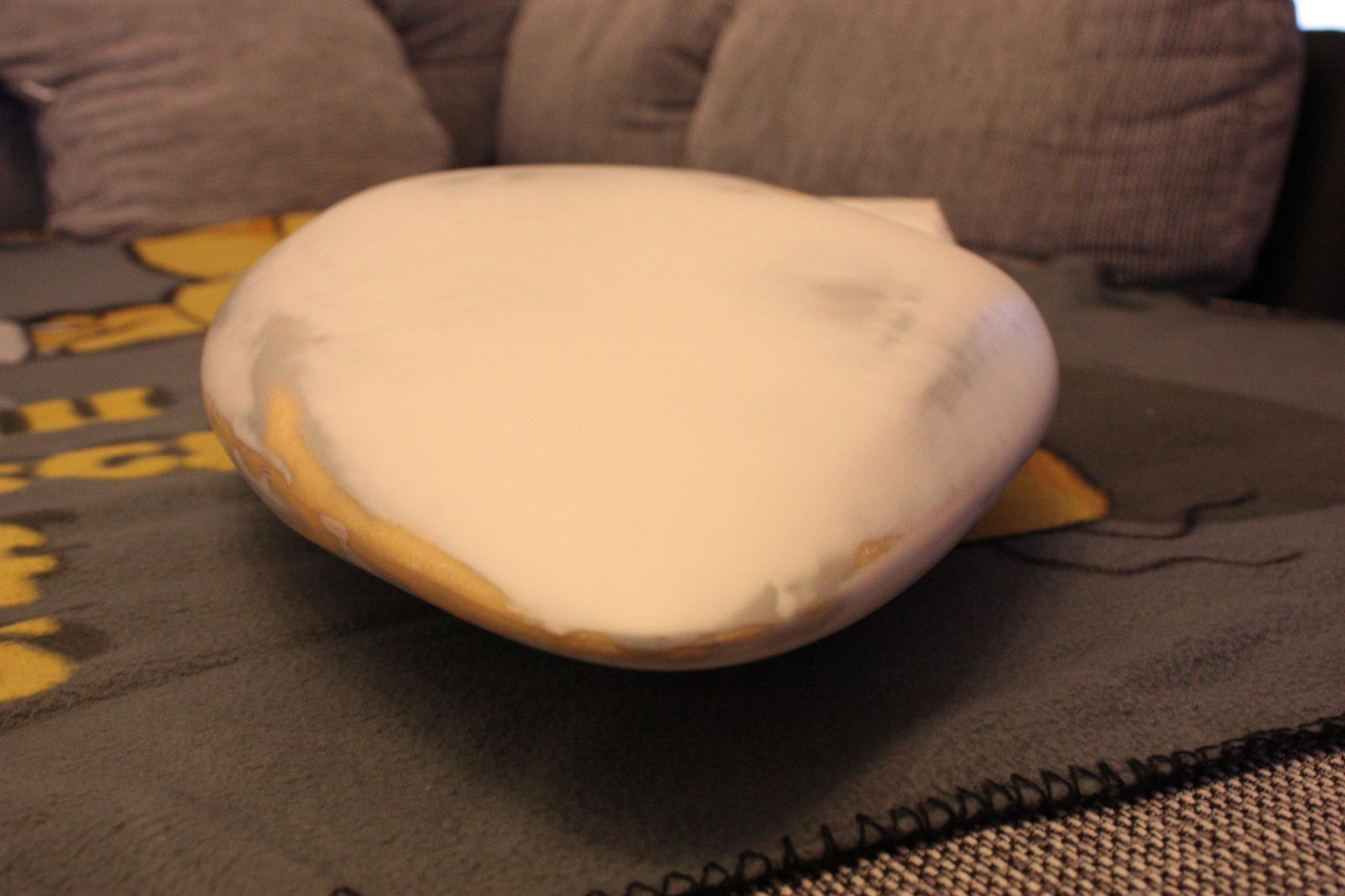

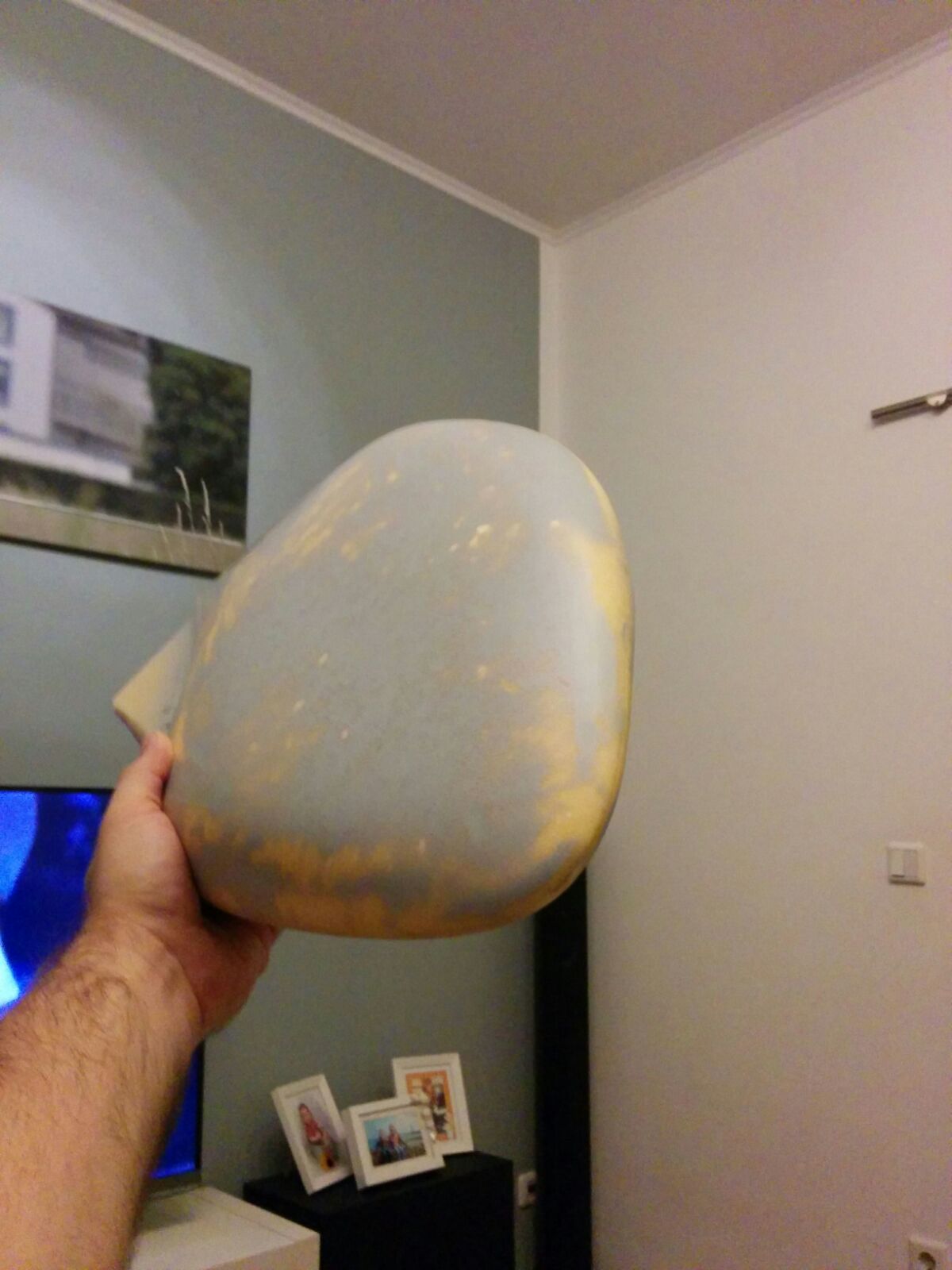

Spachteln, schleifen....

Spachteln, schleifen,...

Spachteln, schleifen,...

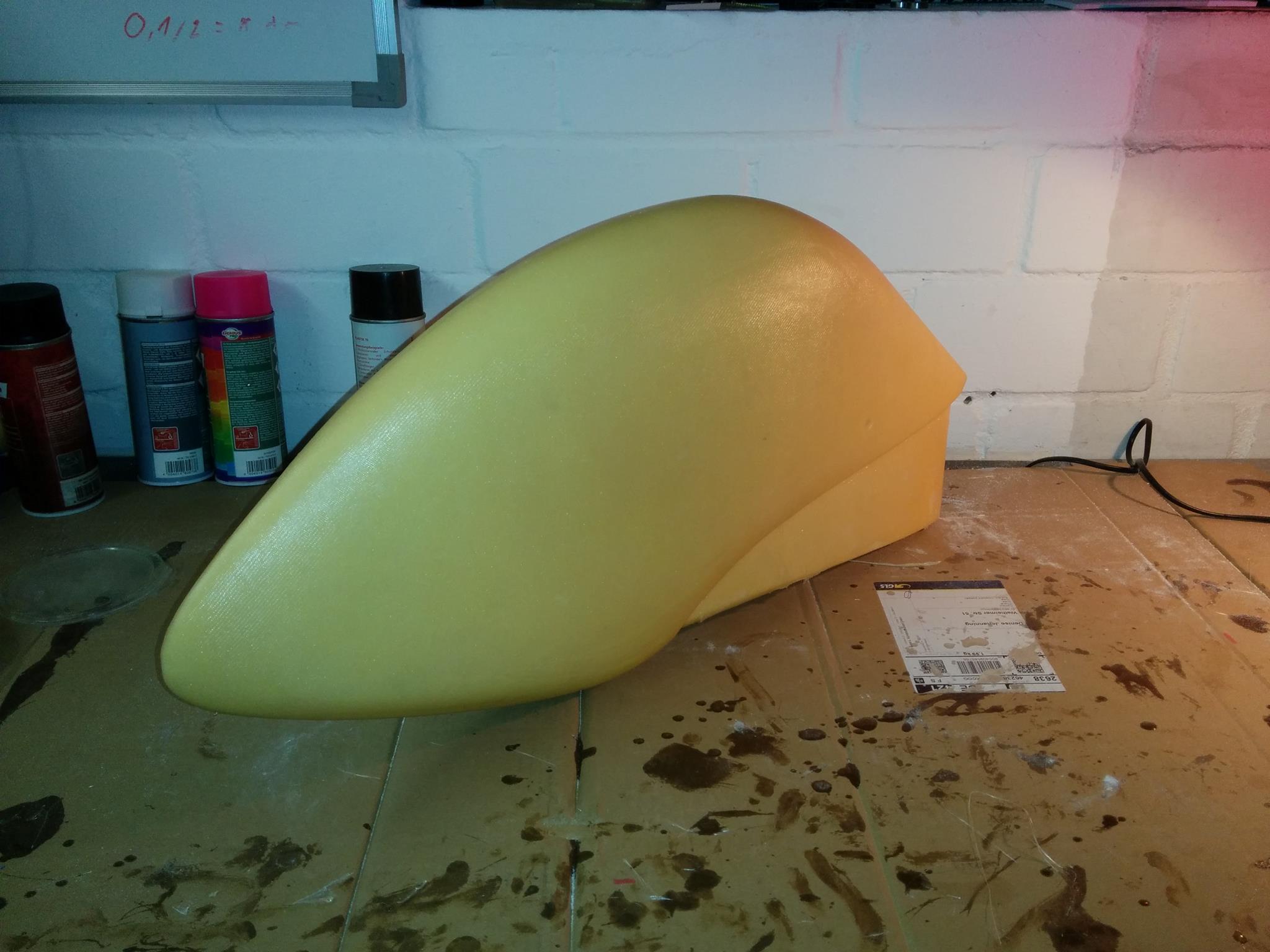

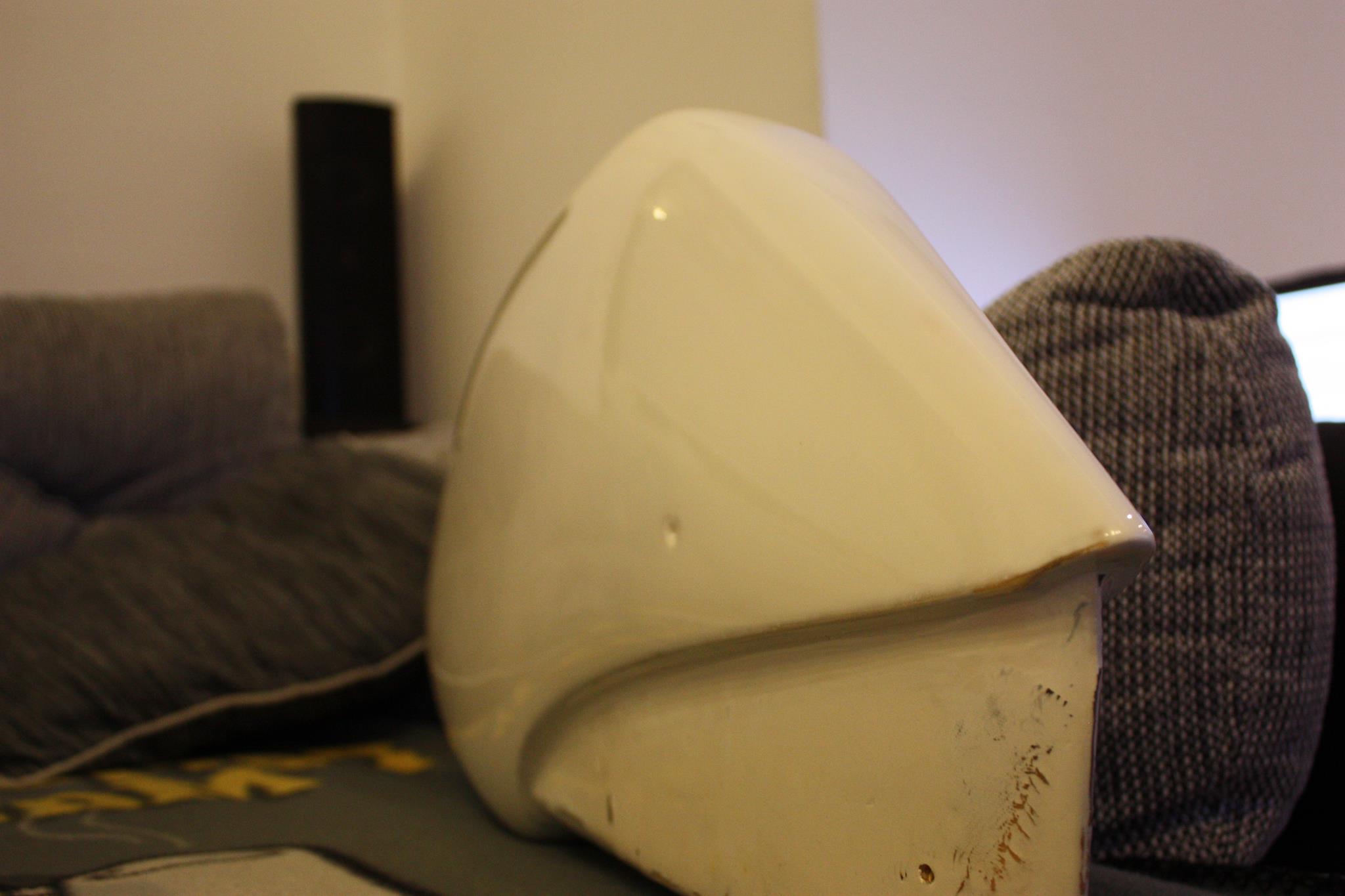

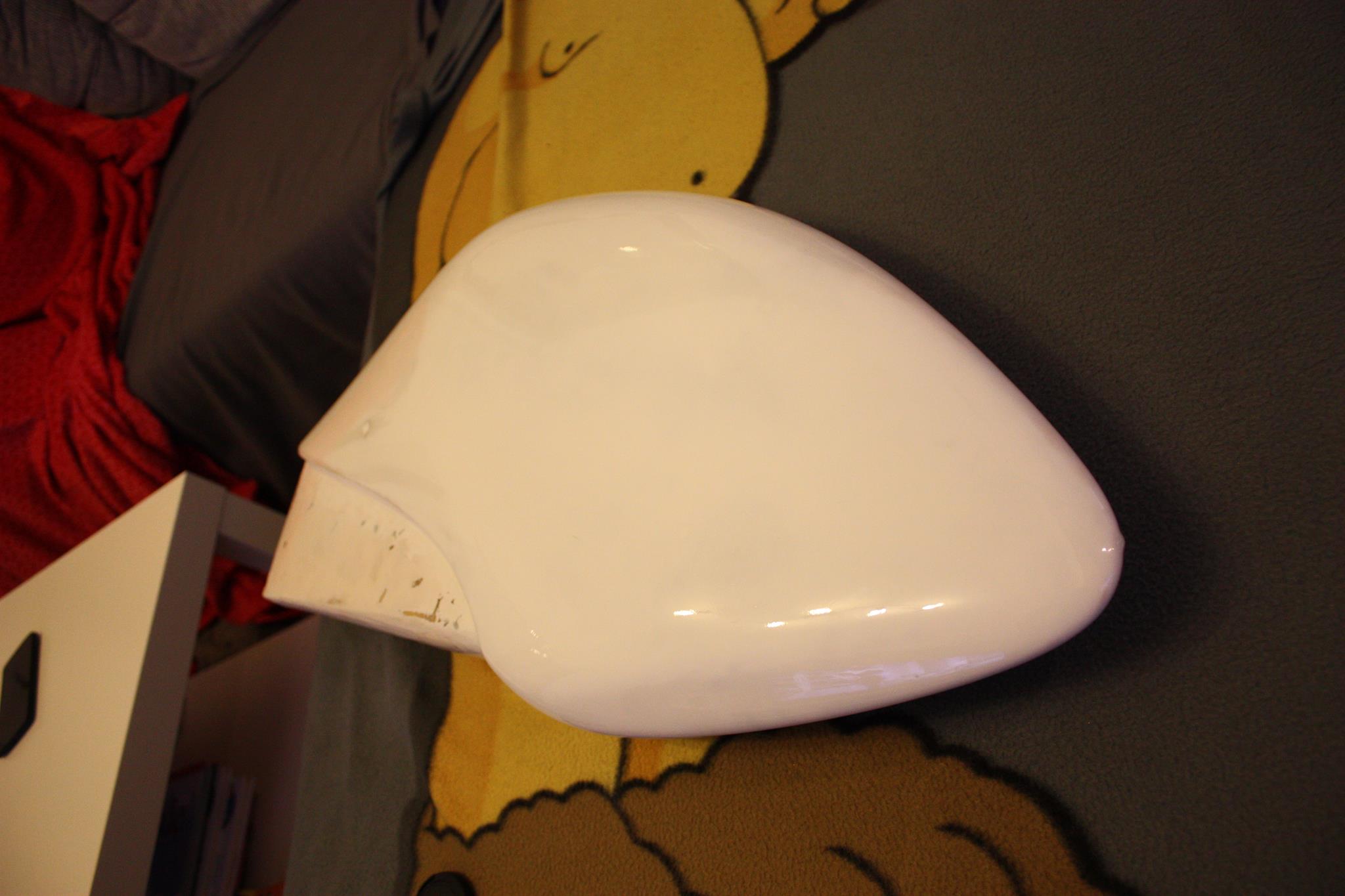

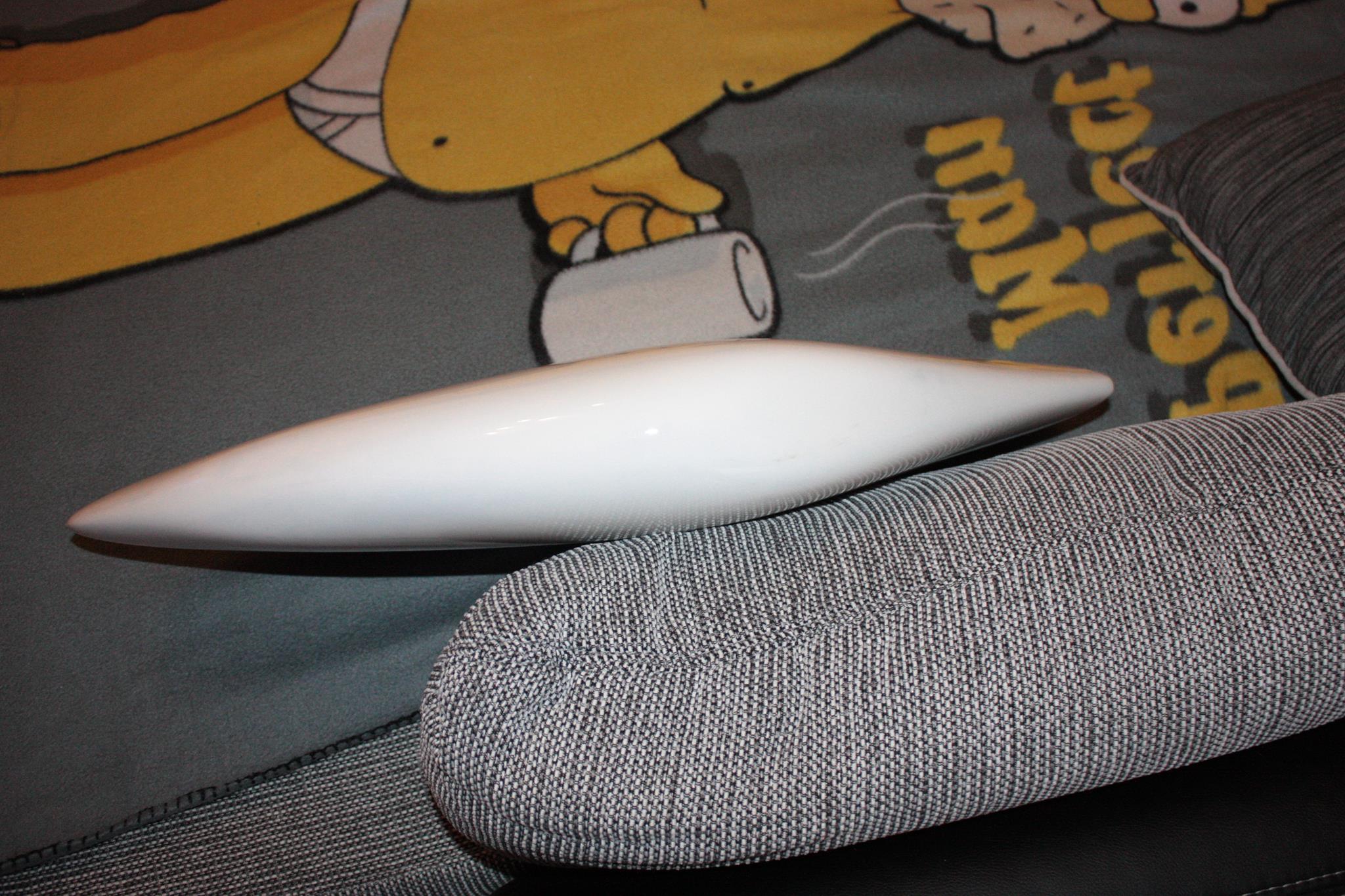

Mit Klarlack versiegelt

Nasenspitze hatte einen Lackpickel. Dieser wurde noch weggeschliffen

Die mit Klarlack versiegelte Urform wurde mehrmals gewachst

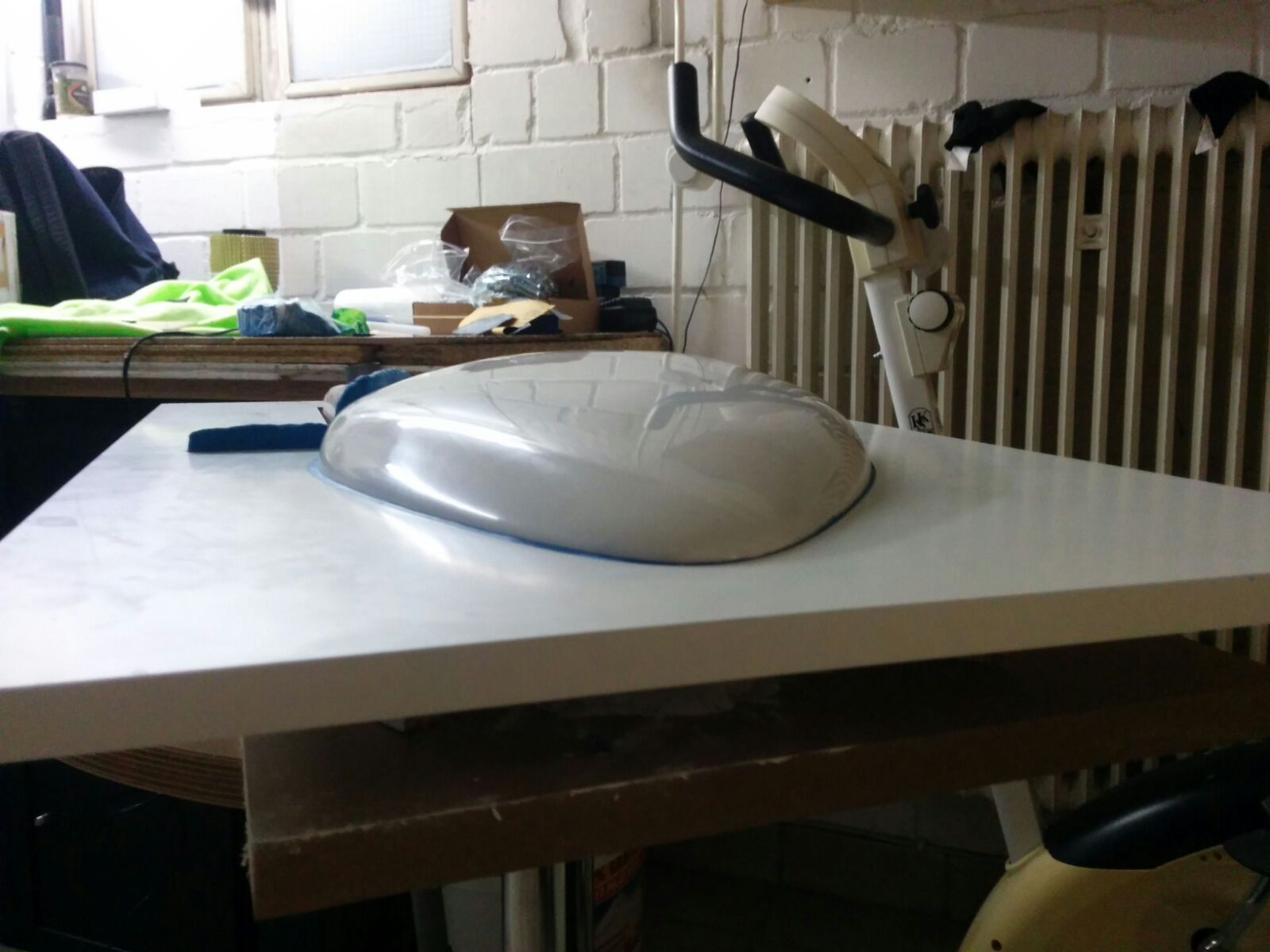

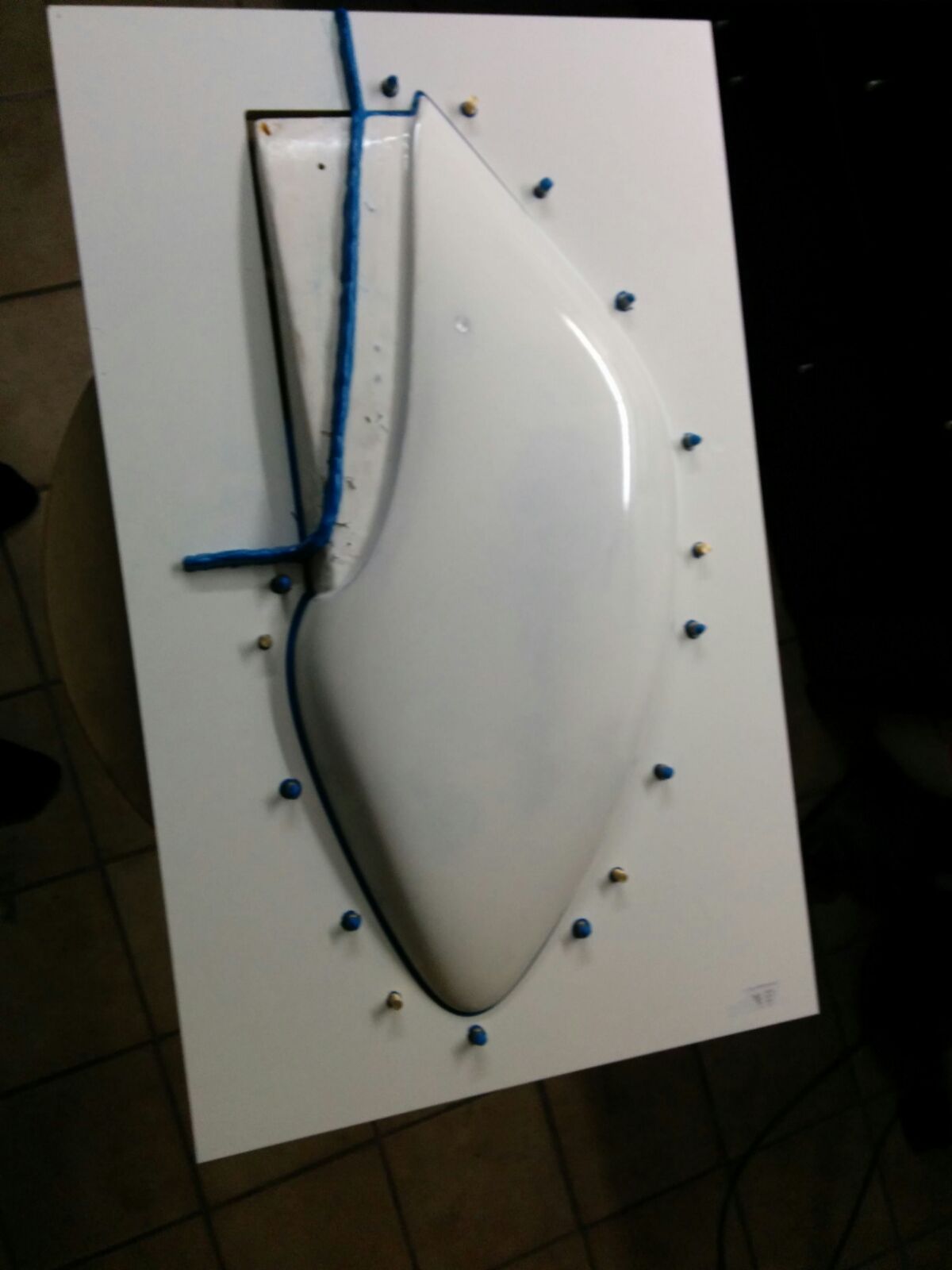

Urform ins Trennbrett gelegt und mit Plastilin den Rand aufgefüllt

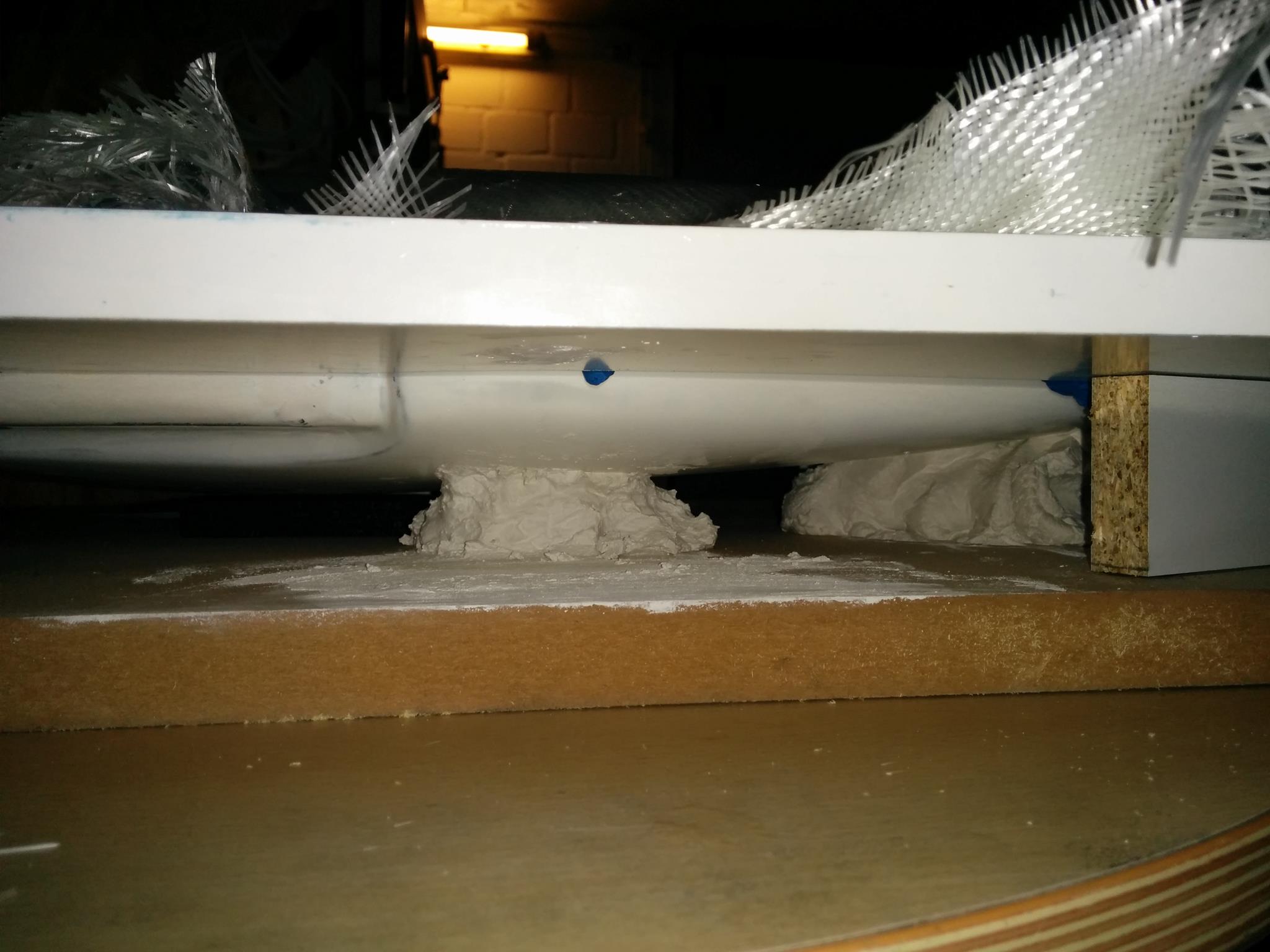

Urform liegt in einem Bett aus Elektrikergips, damit man das Trennbrett genau auf Mittellinie justieren kann.

Urform und Trennbrett wurden mehrfach gewachst und dann mit Folientrennmittel bestrichen

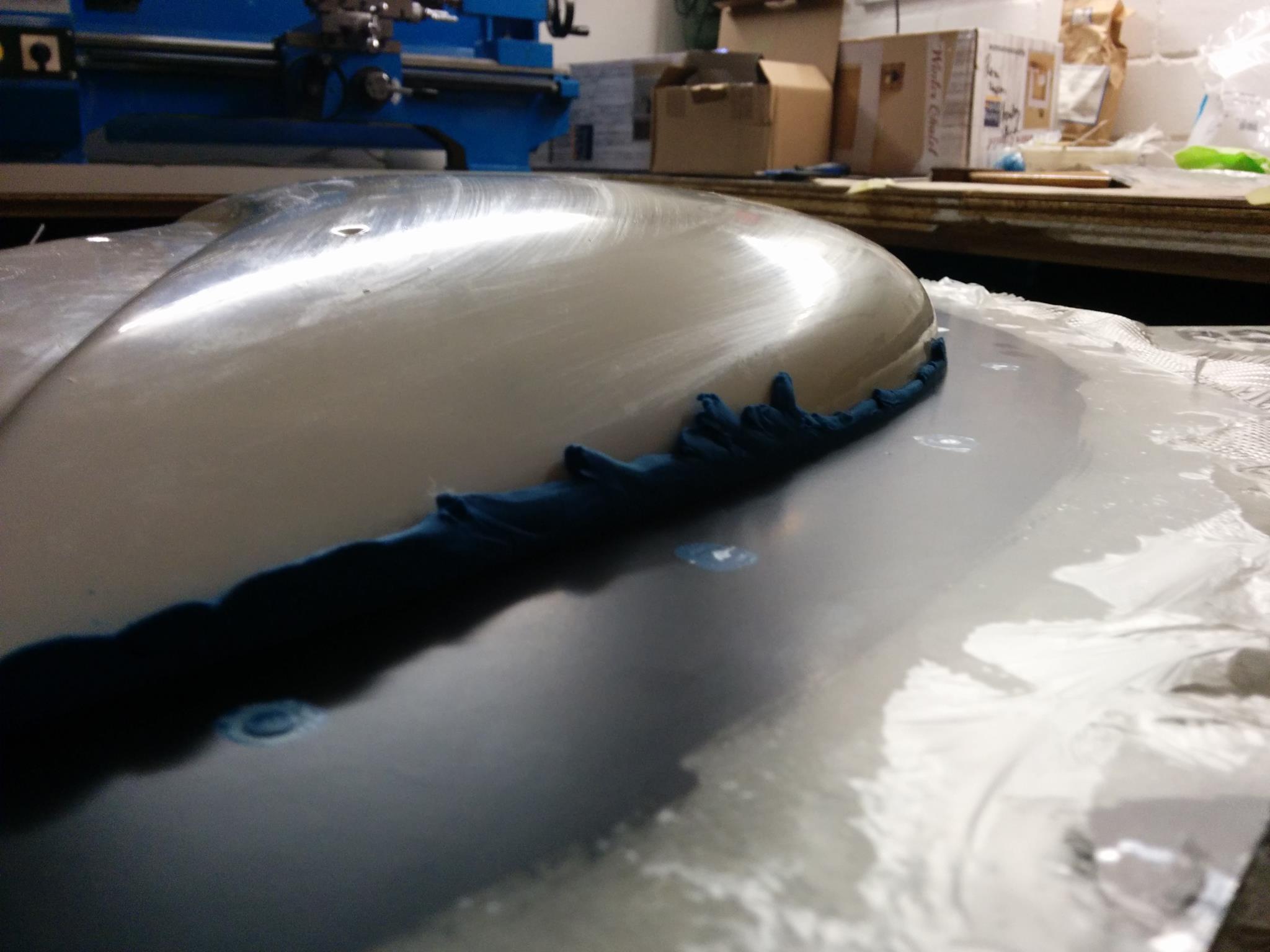

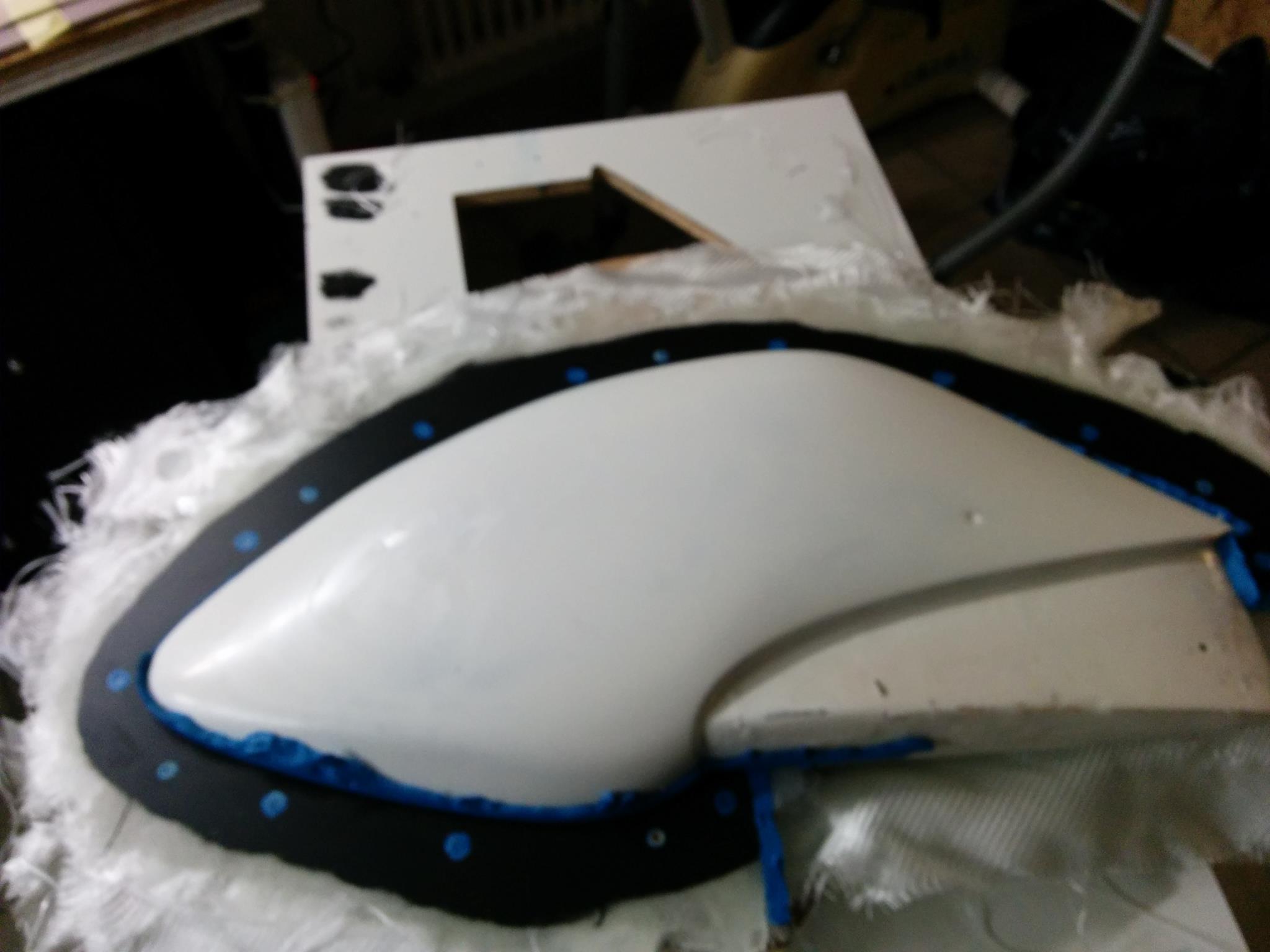

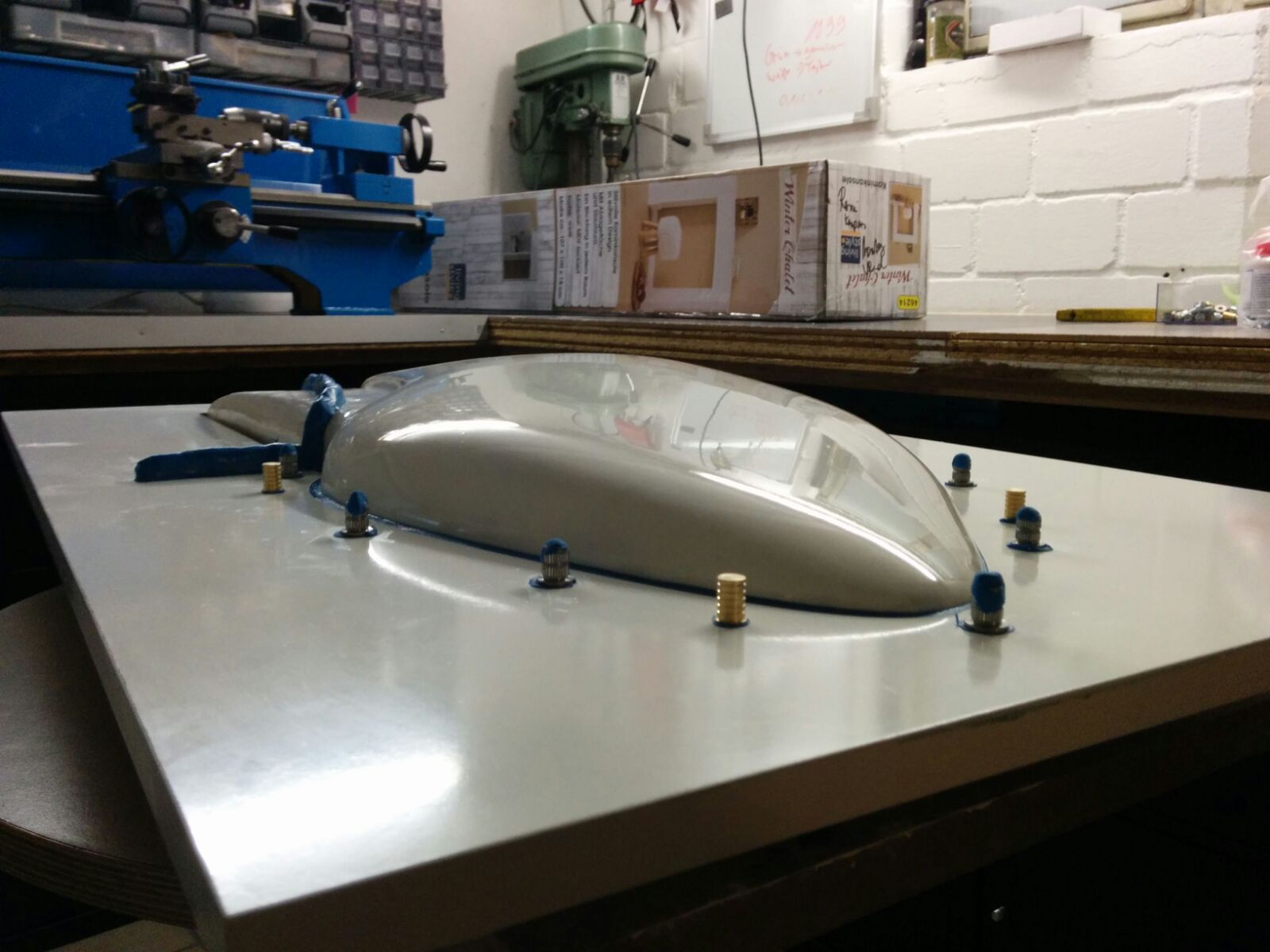

Passstifthalter und Befestigungsschraubenhalter mit Plastilin aufgeklebt

Eine Schicht Formharz aufgetragen

Eine Schicht Formharz aufgetragen

Eine Schicht Formharz aufgetragen

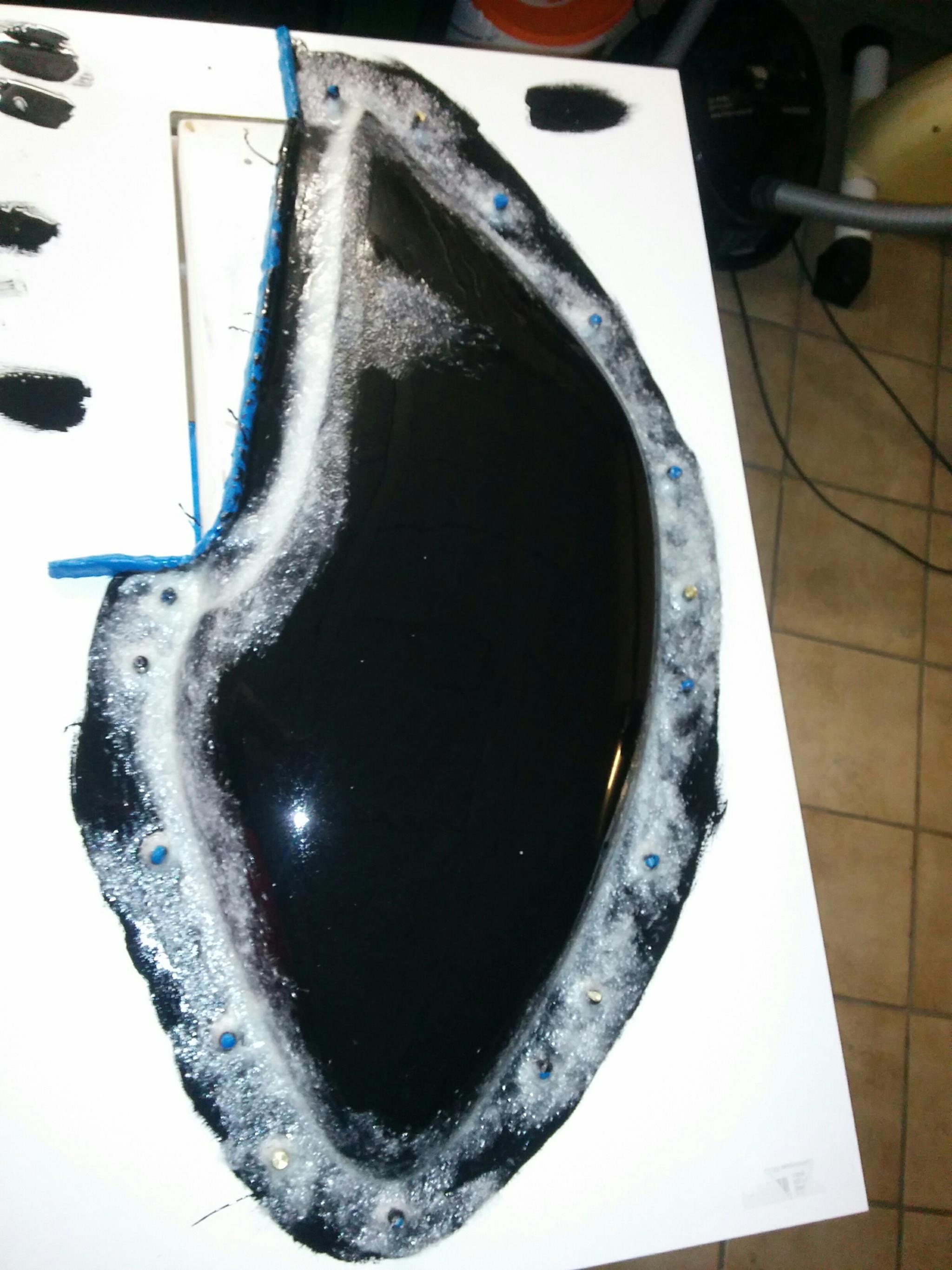

Ränder mit aufgedicktem Harz aufgefüllt

Ränder mit aufgedicktem Harz aufgefüllt

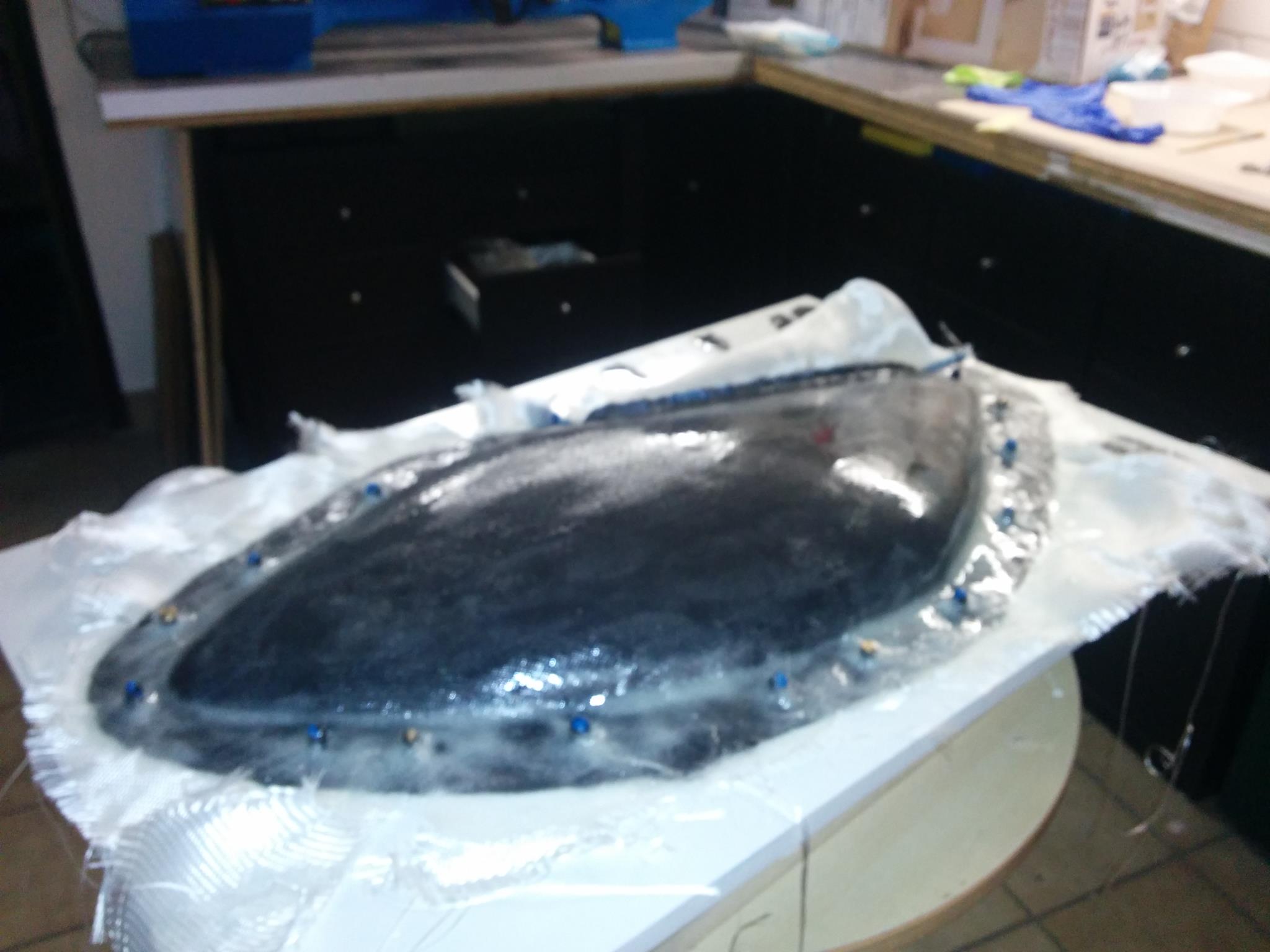

mehrere Lagen GFK aufgeharzt

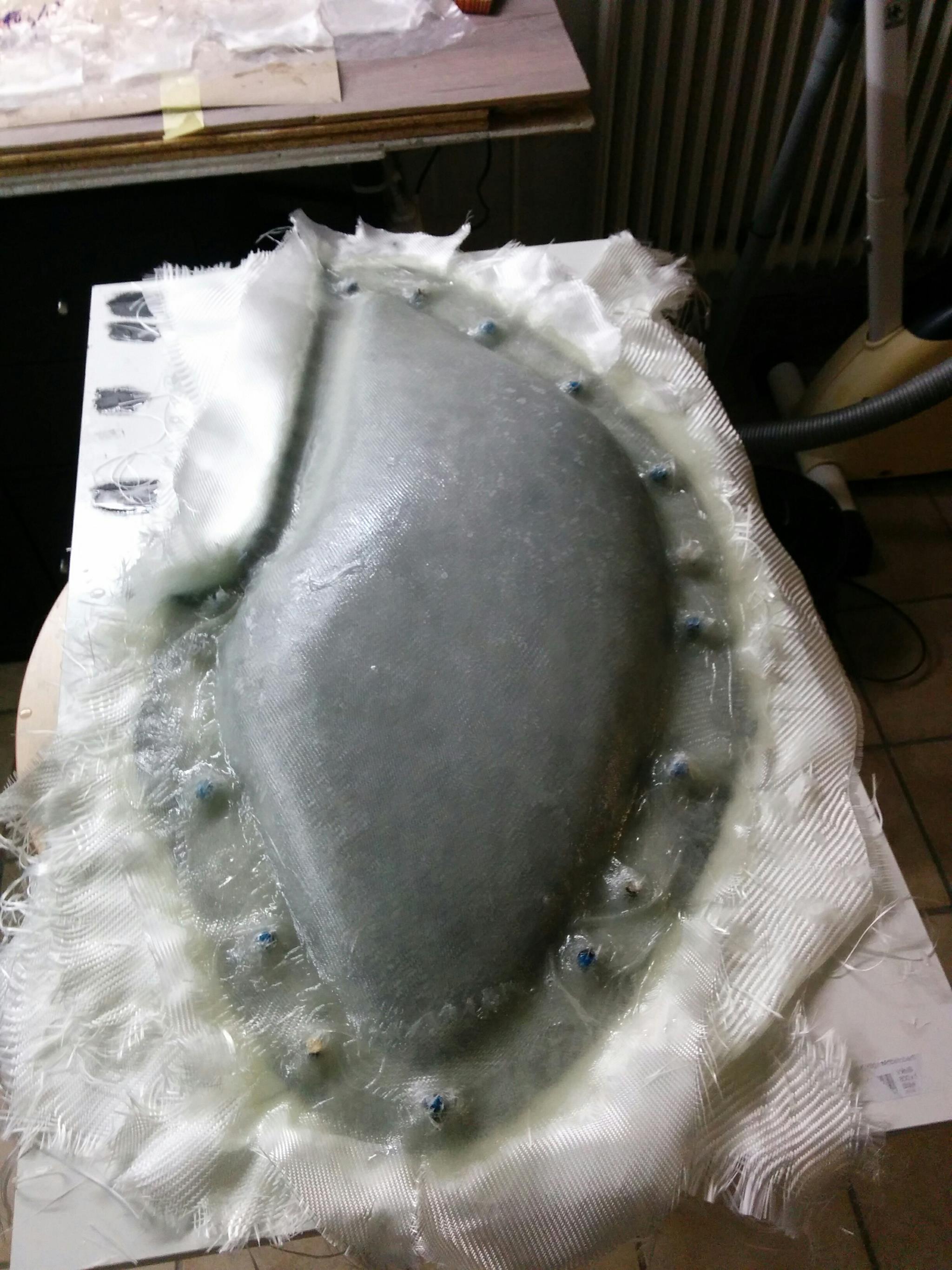

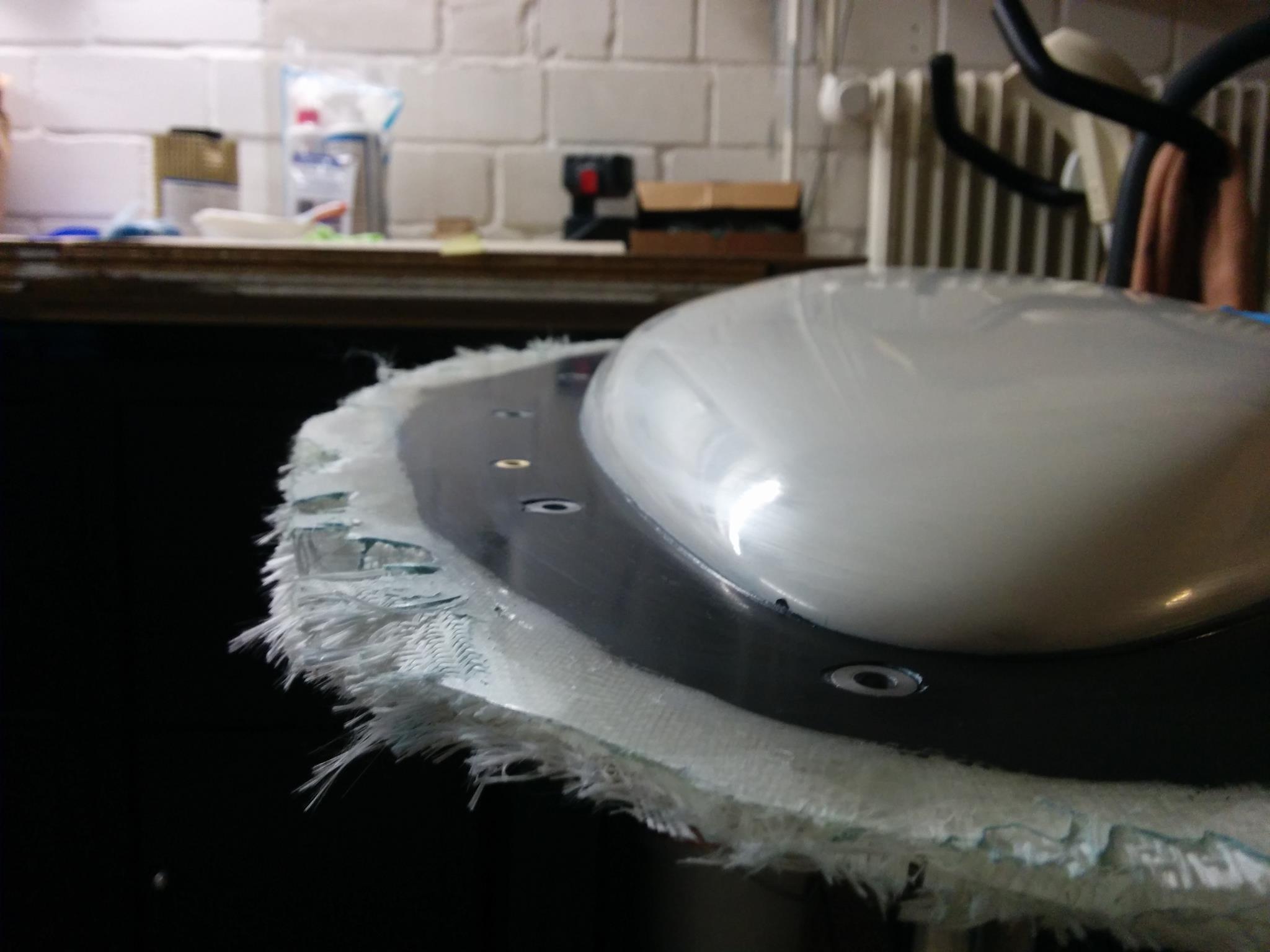

Fertig mit GFK

5x280g/m² und 1x163g/m²

Scheint dick genug zu sein. Mächtig hart die Form

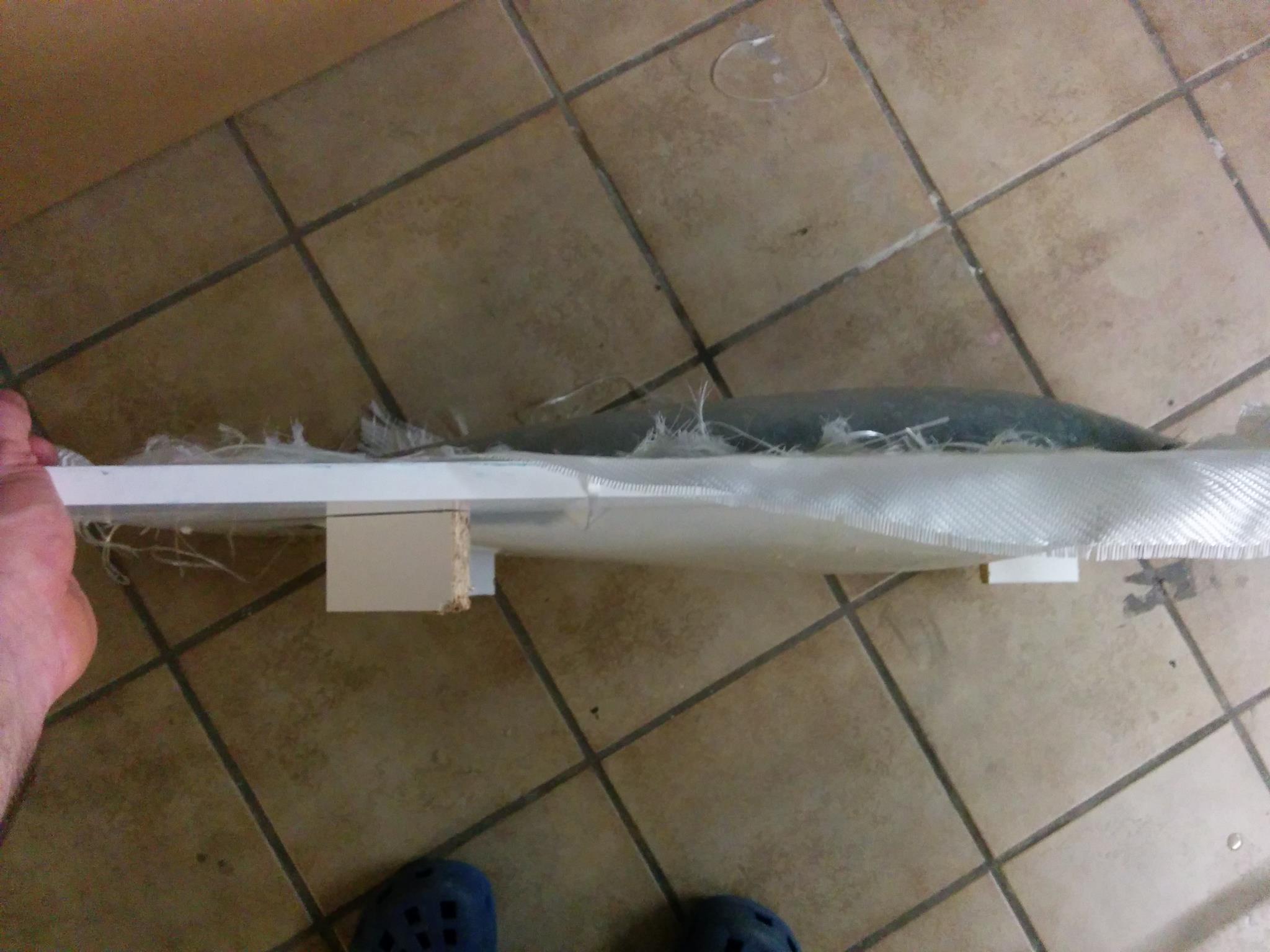

Entfernen des Trennbrett

Ohne Trennbrett

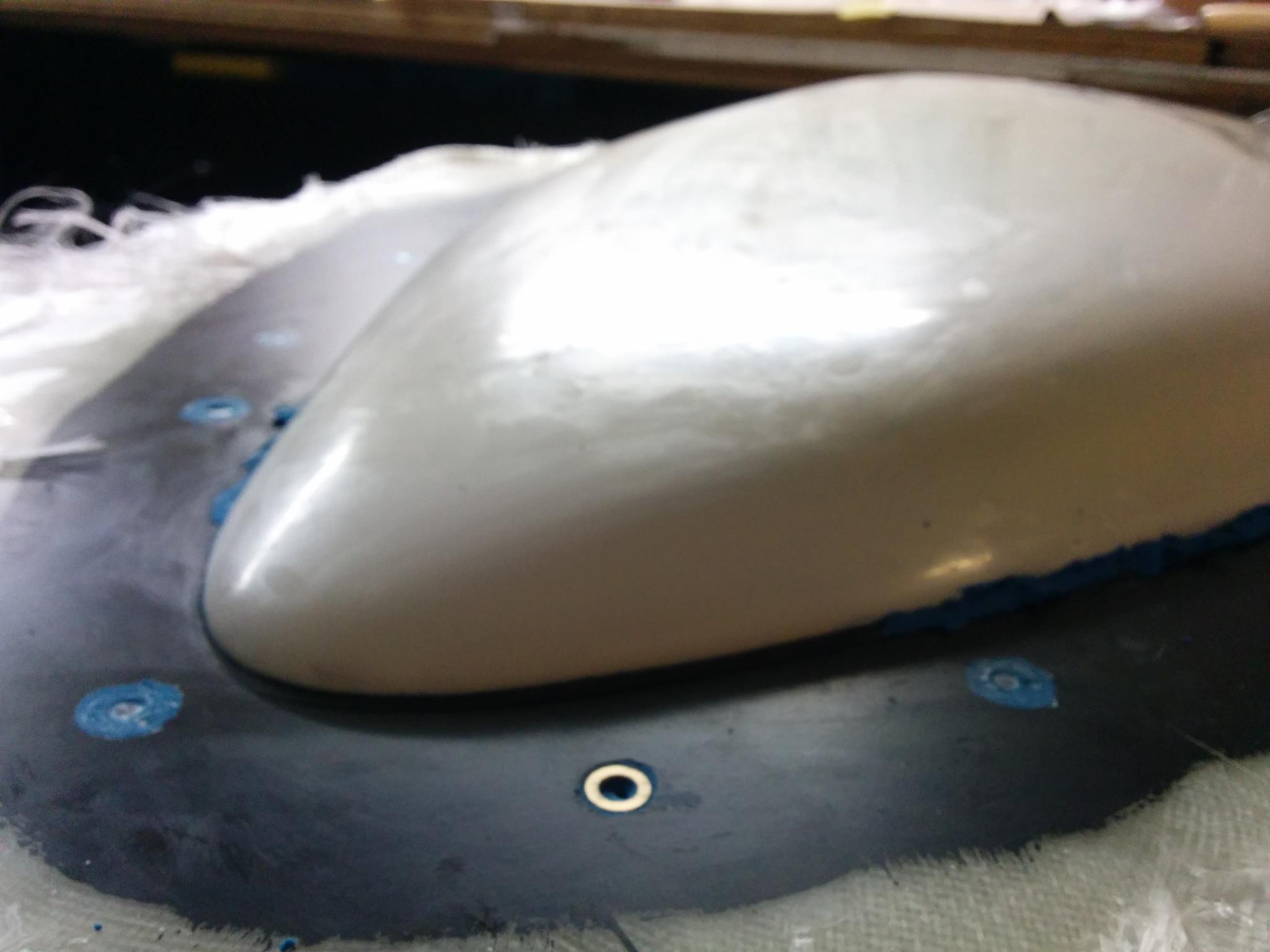

Oberfläche (wo das Trennbrett lag) sieht richtig gut aus

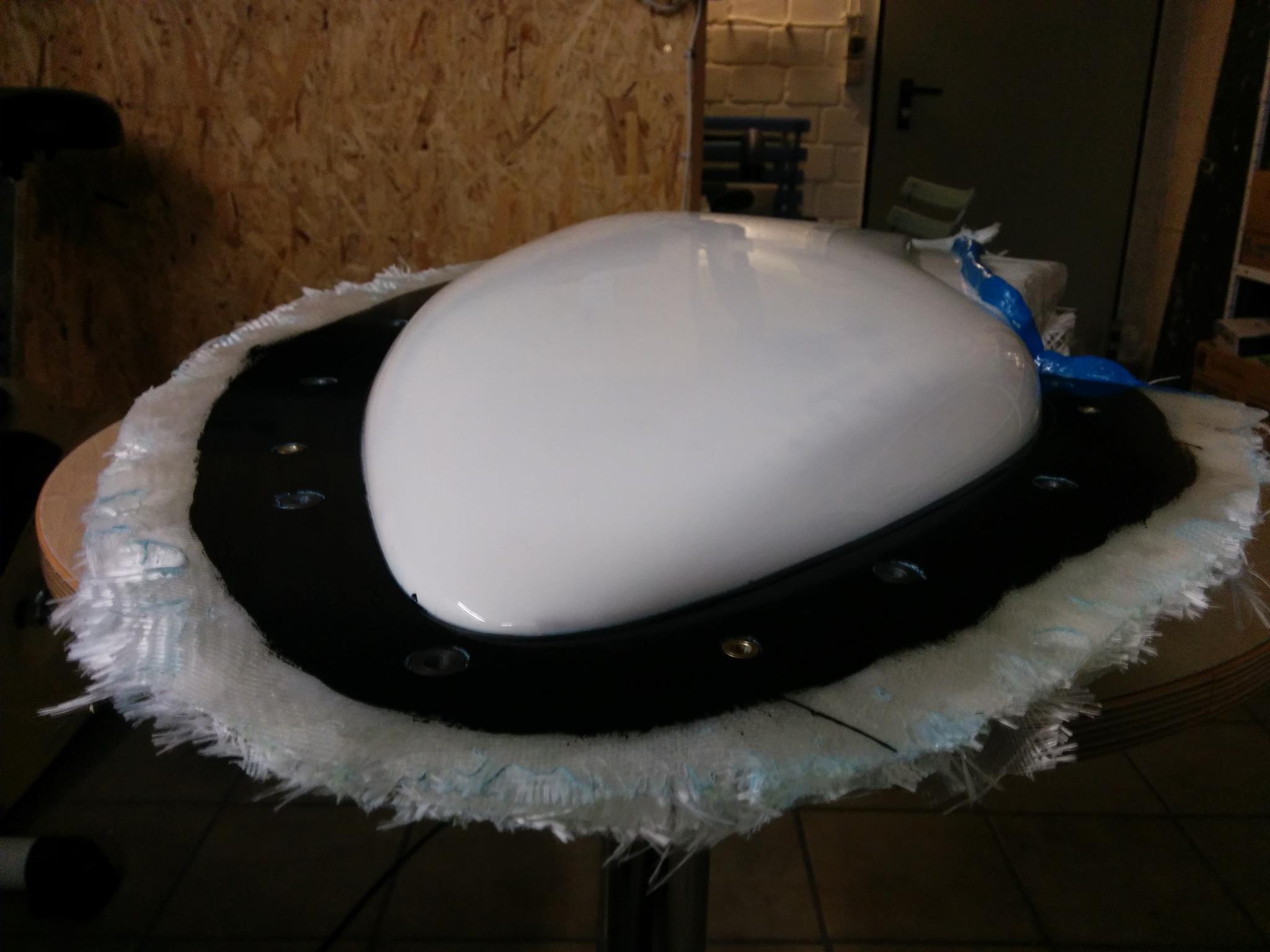

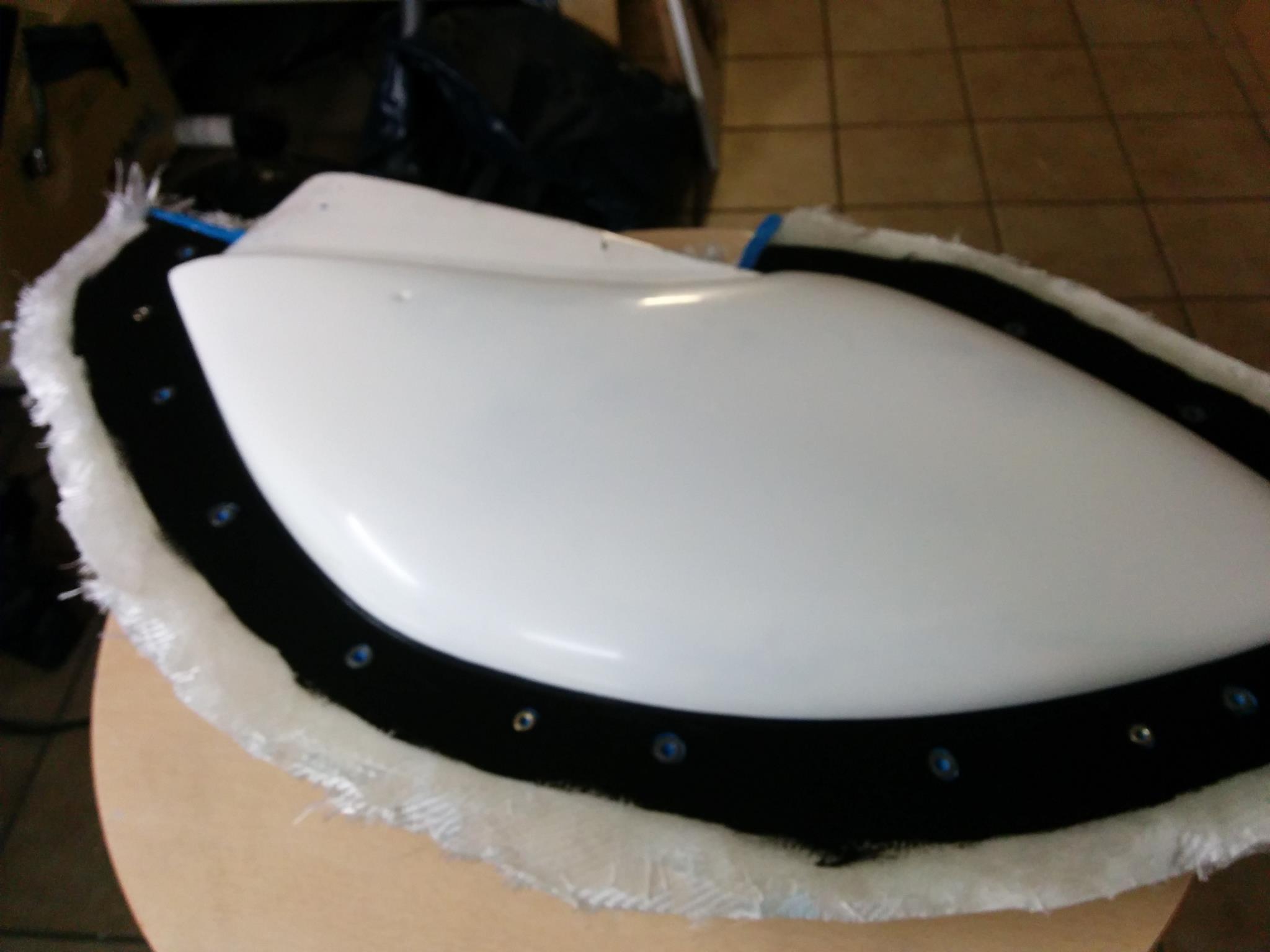

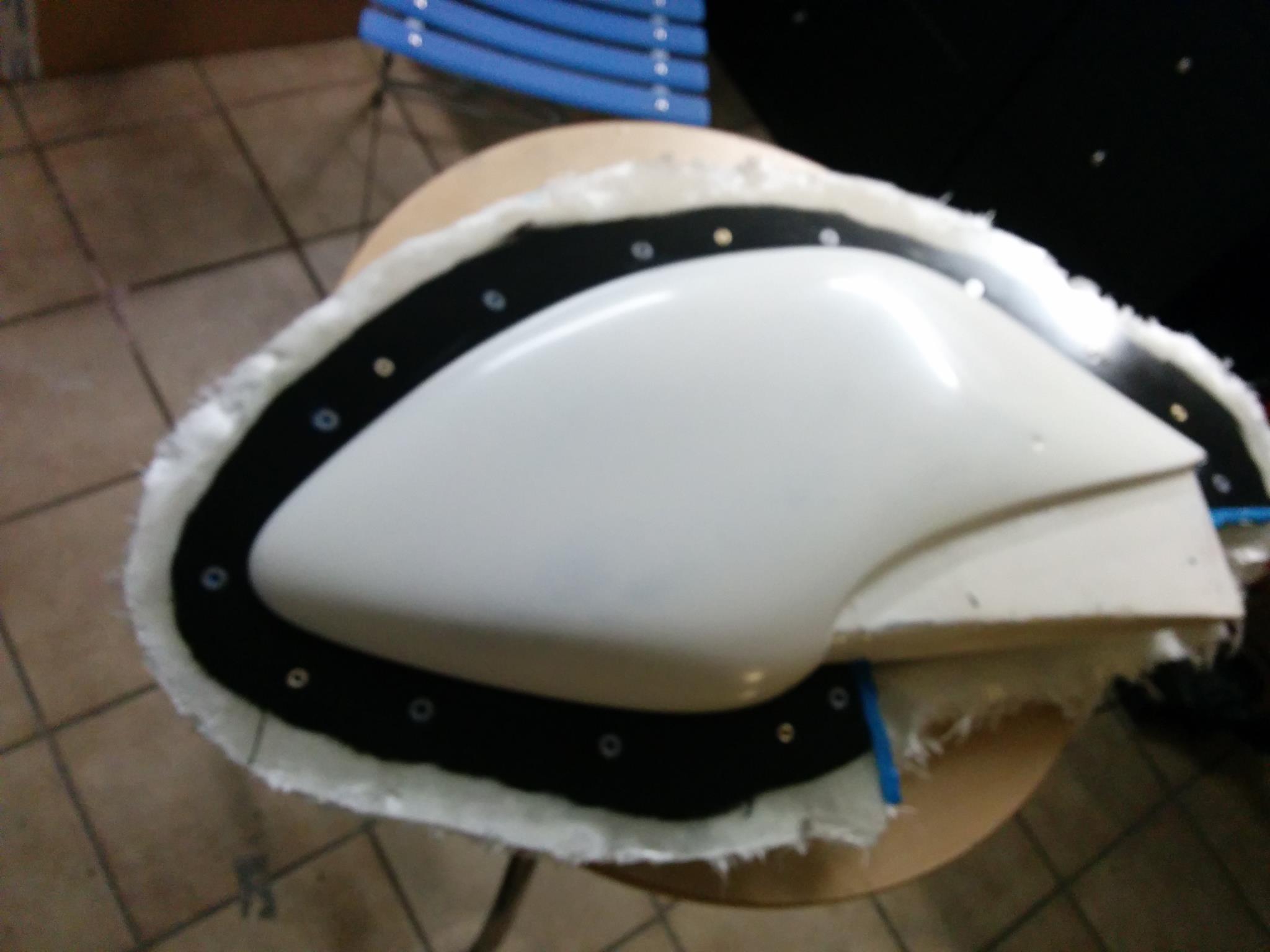

Plastilin entfernt und Urform gereinigt. Überstehendes GFK grob entfernt

Urform sollte fest in der Formhälfte bleiben.

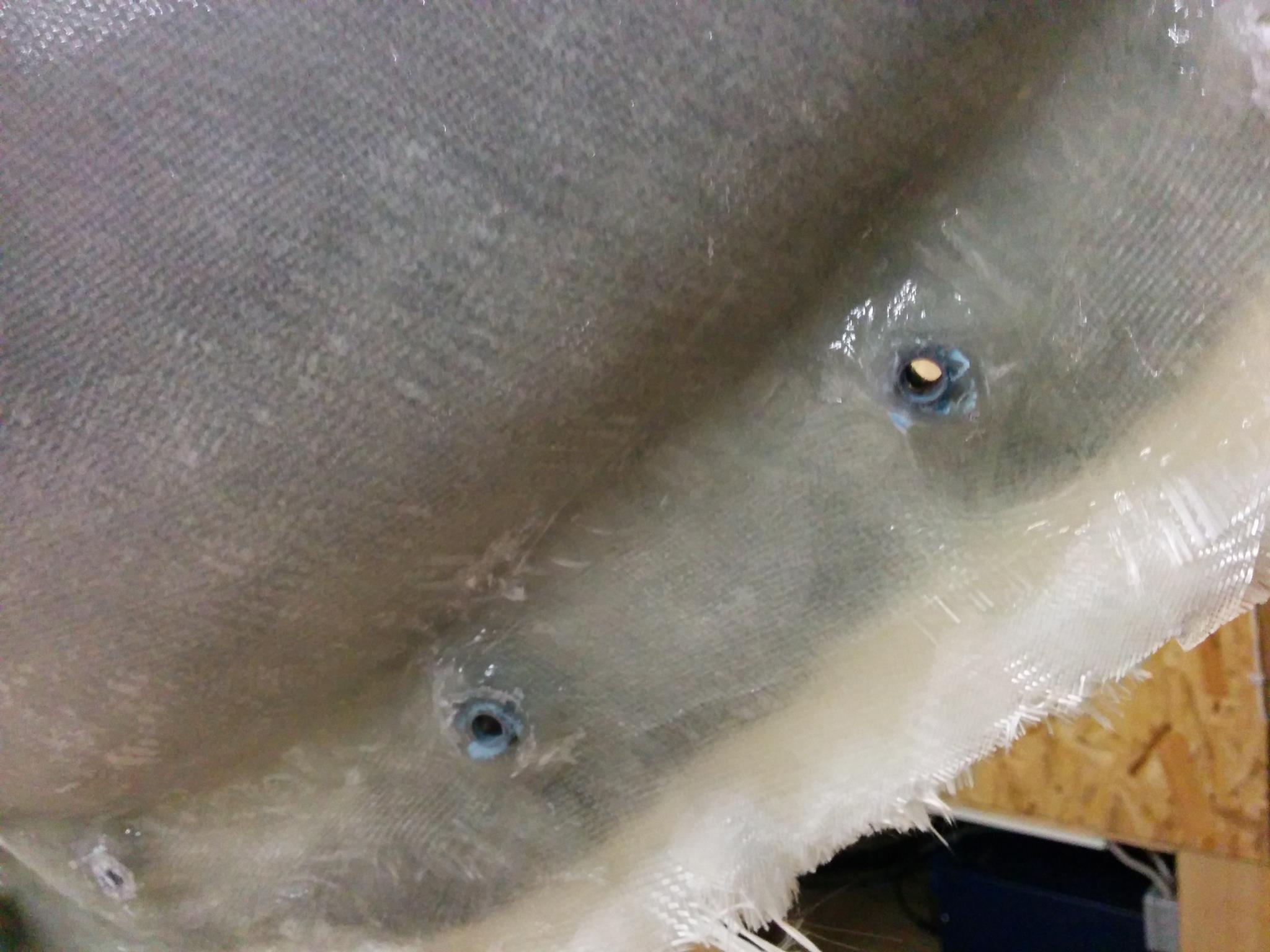

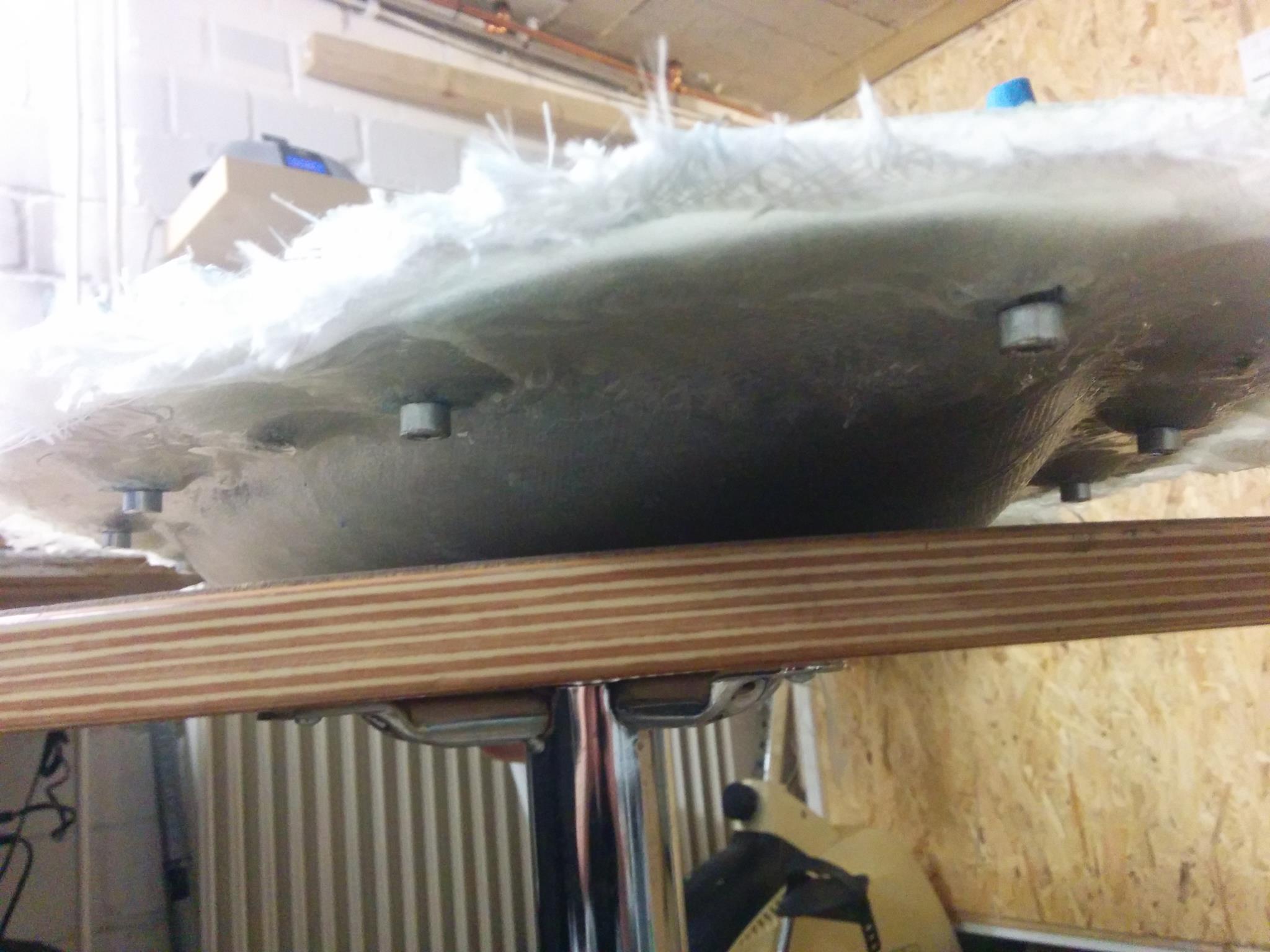

Befestigungslöcher durchgebohrt und grob plangeschliffen

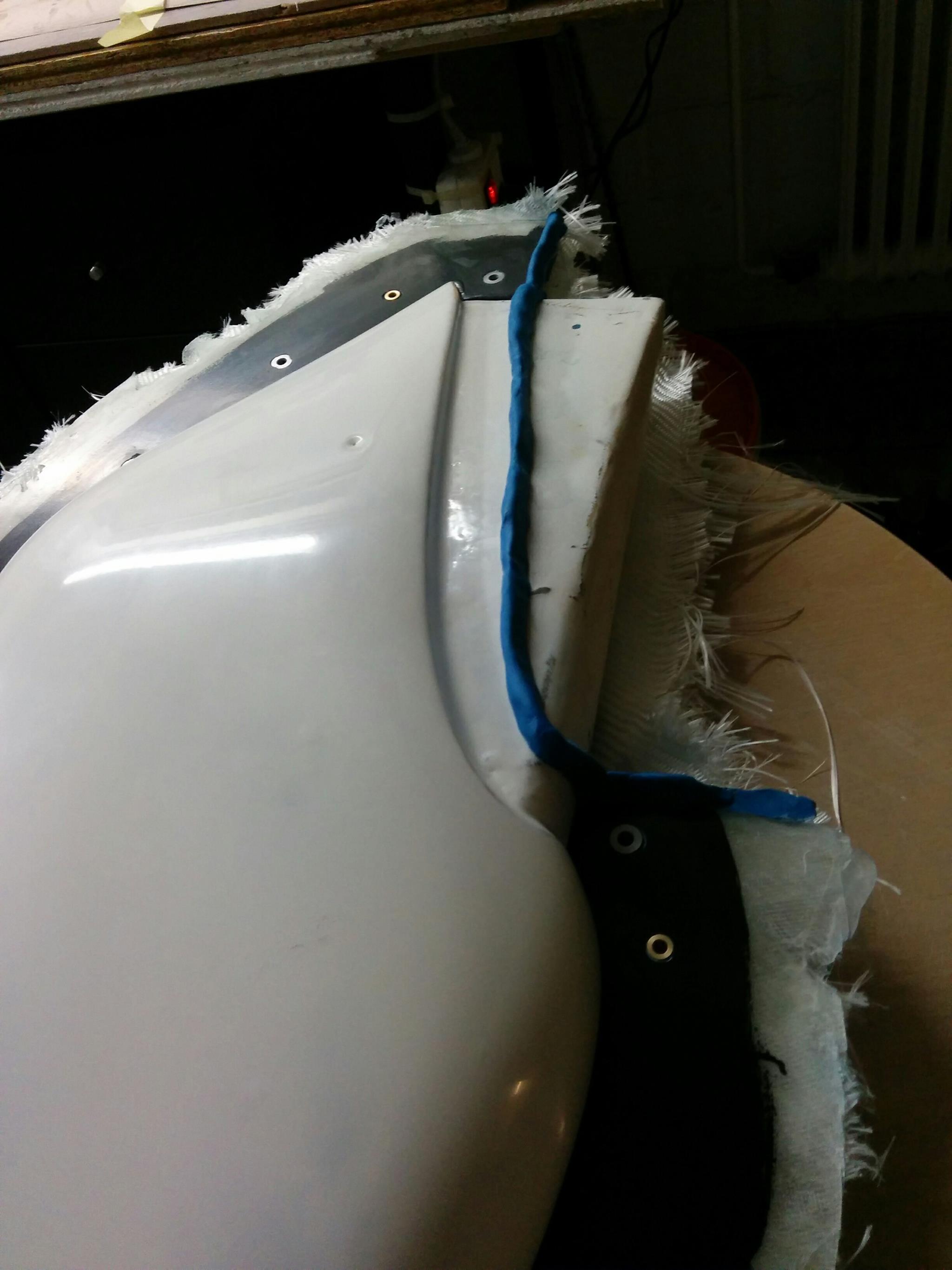

Mit Plastilin den hinteren Rand der zweiten Hälfte abgeklebt.

Und wieder 6mal wachsen....

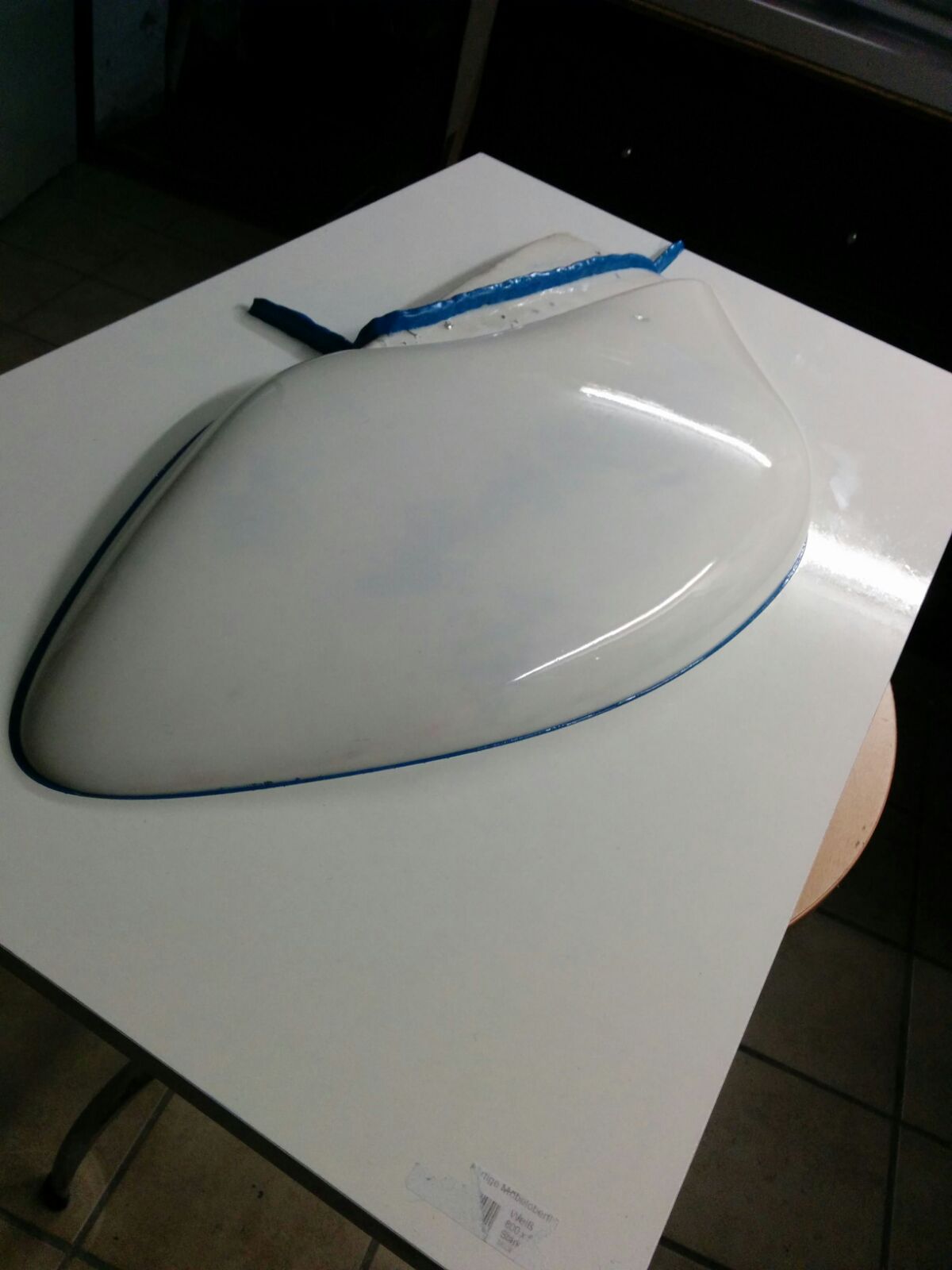

Trennfolie aufgetragen

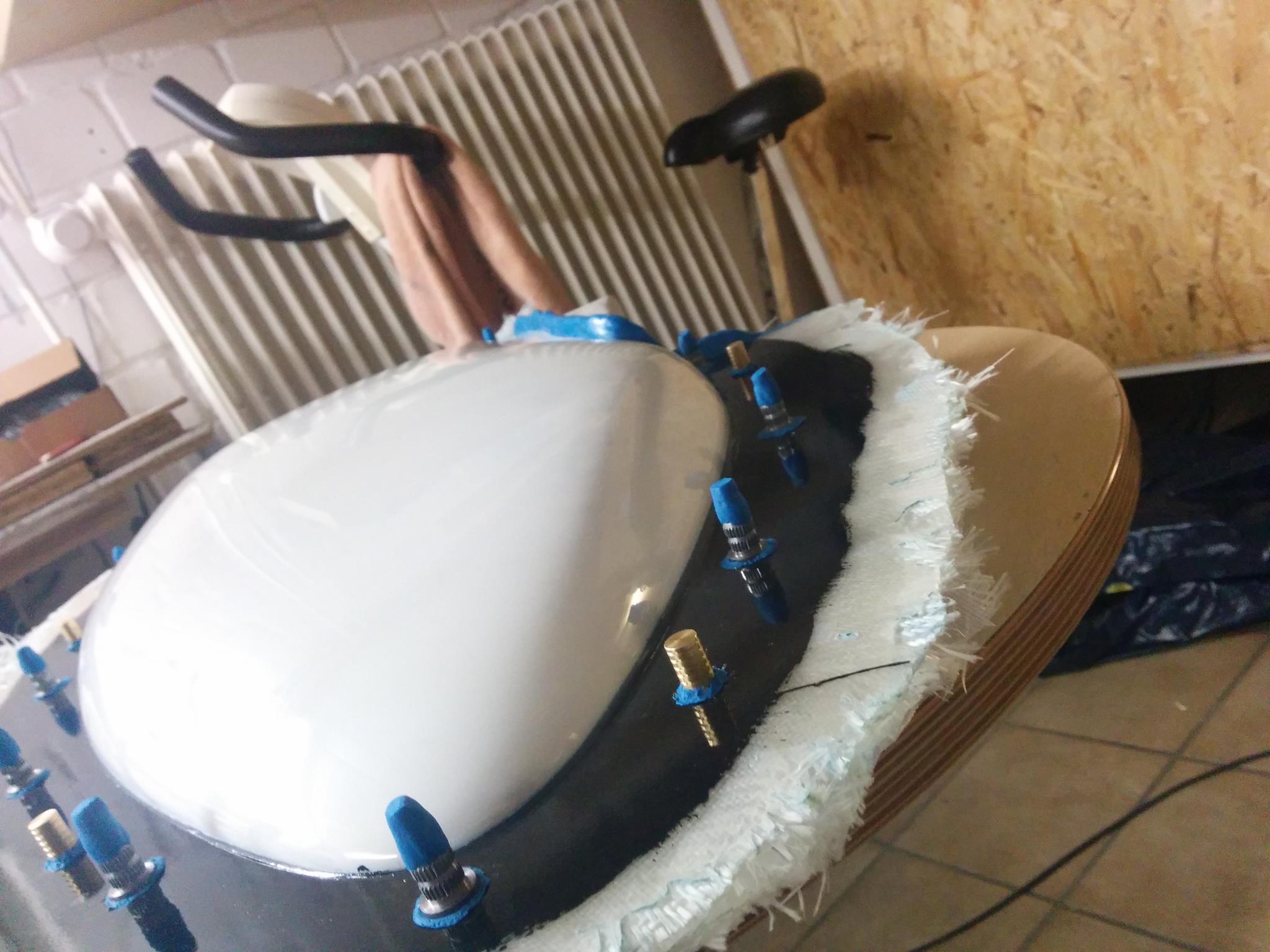

Befestigungsschrauben und Hülsen eingeschraubt... Passstifte eingesetzt...

Jetzt ist es Zeit die zweite Formhälfte zu erstellen.

Dazu wird auf den jetzigen Status (siehe Bild oben) das Formharz aufgetragen, die Kanten mit angedicktem Harz gefüllt und dann kommen wieder GFK Matten drauf.

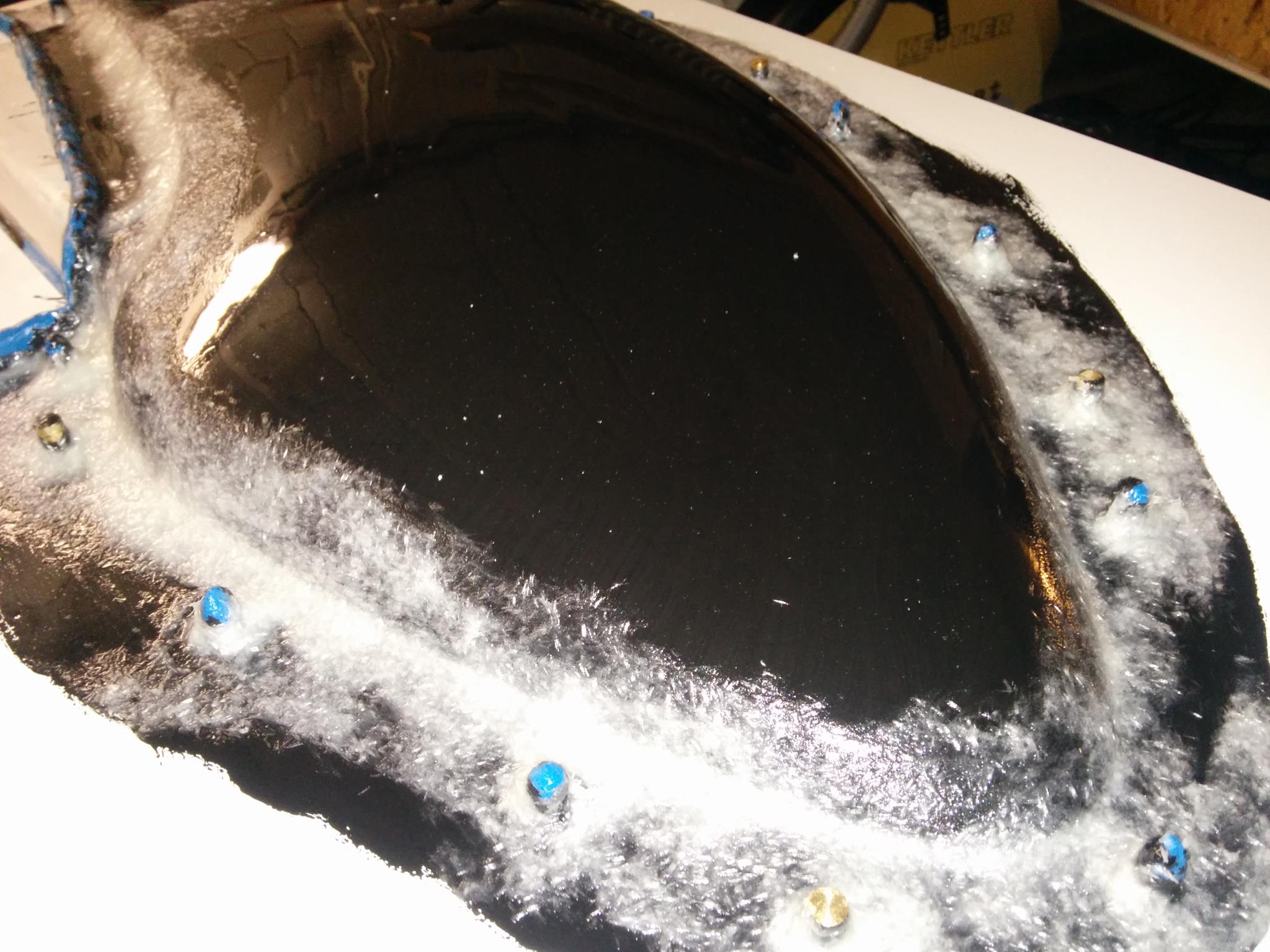

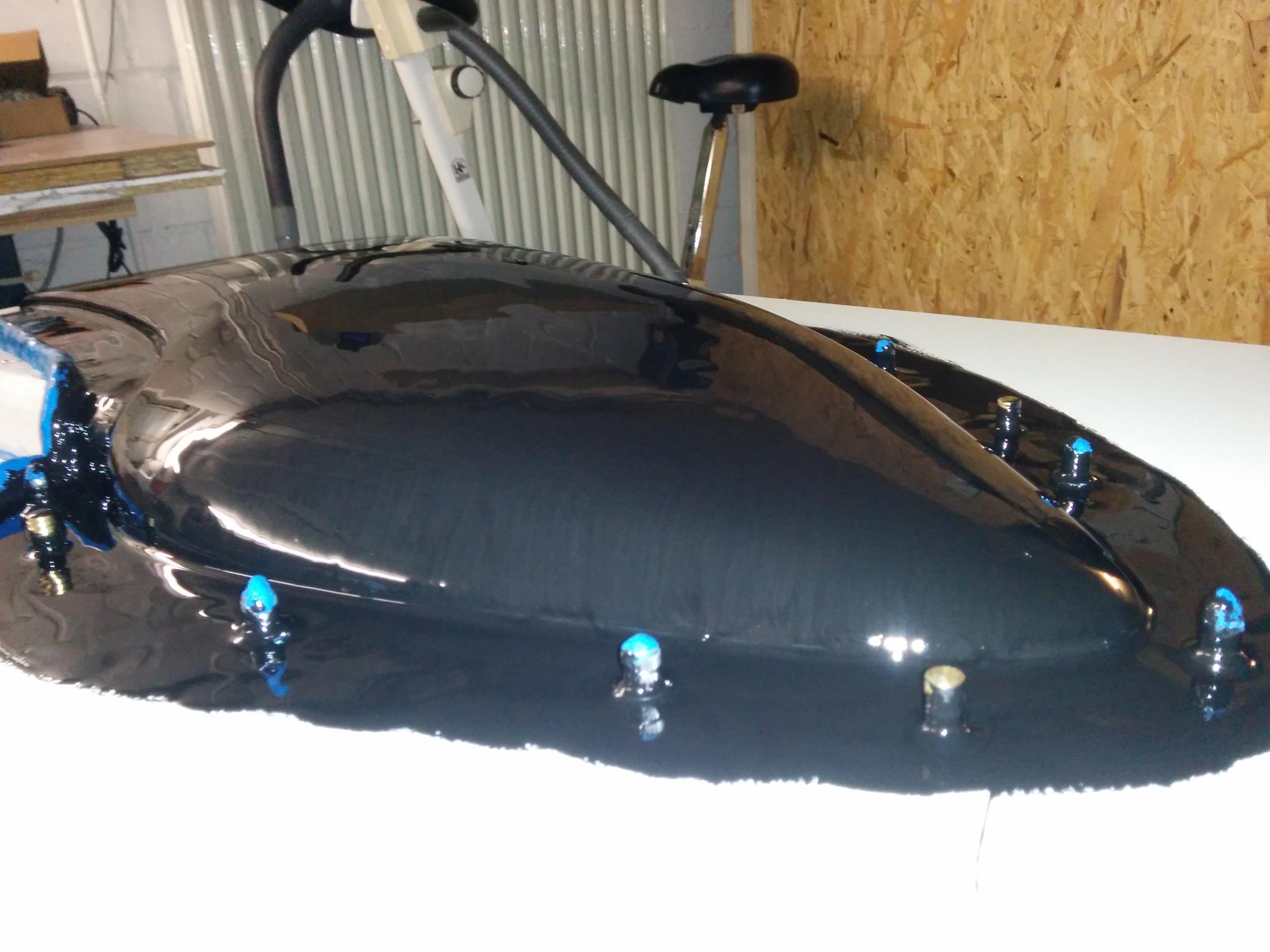

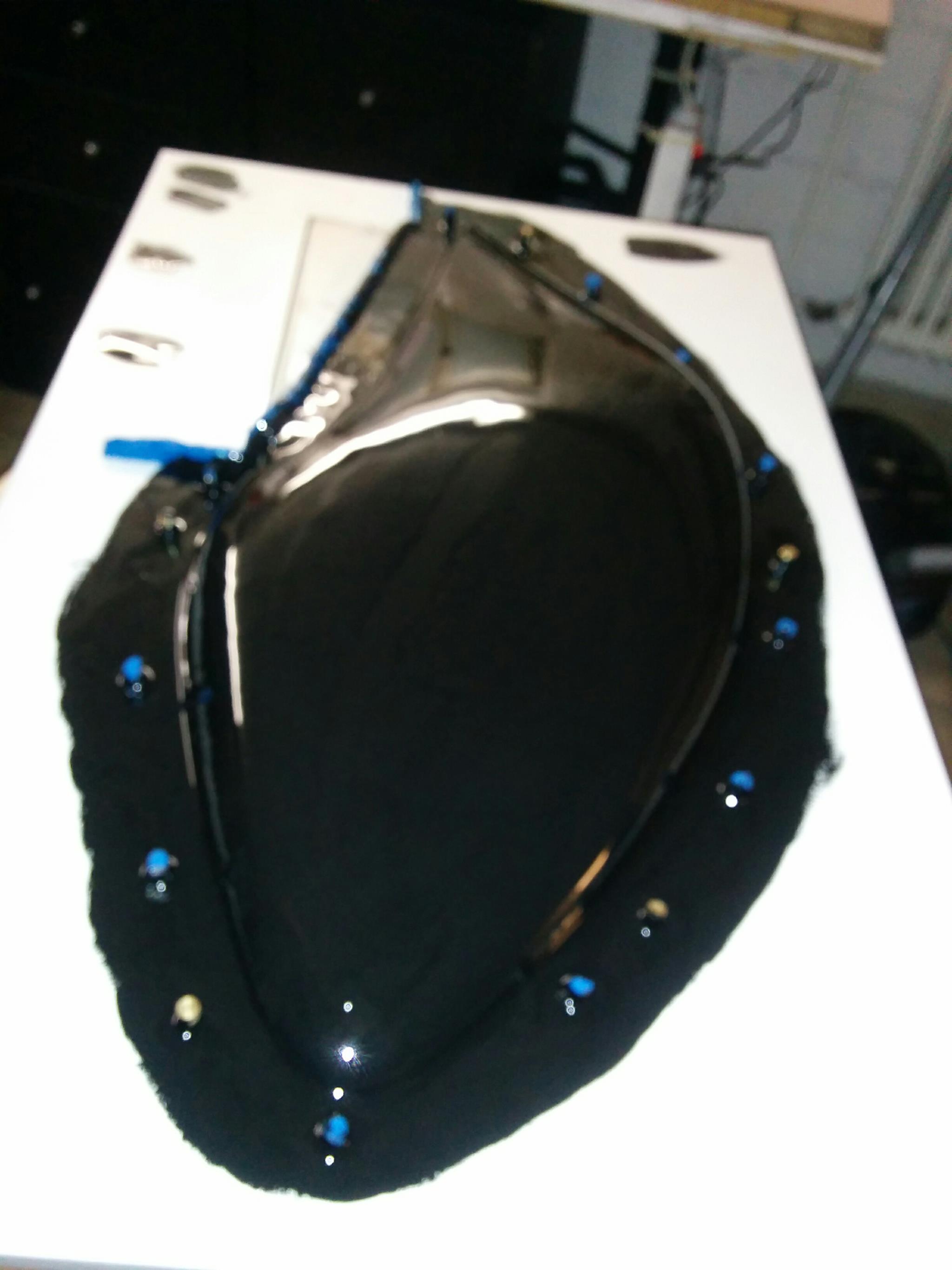

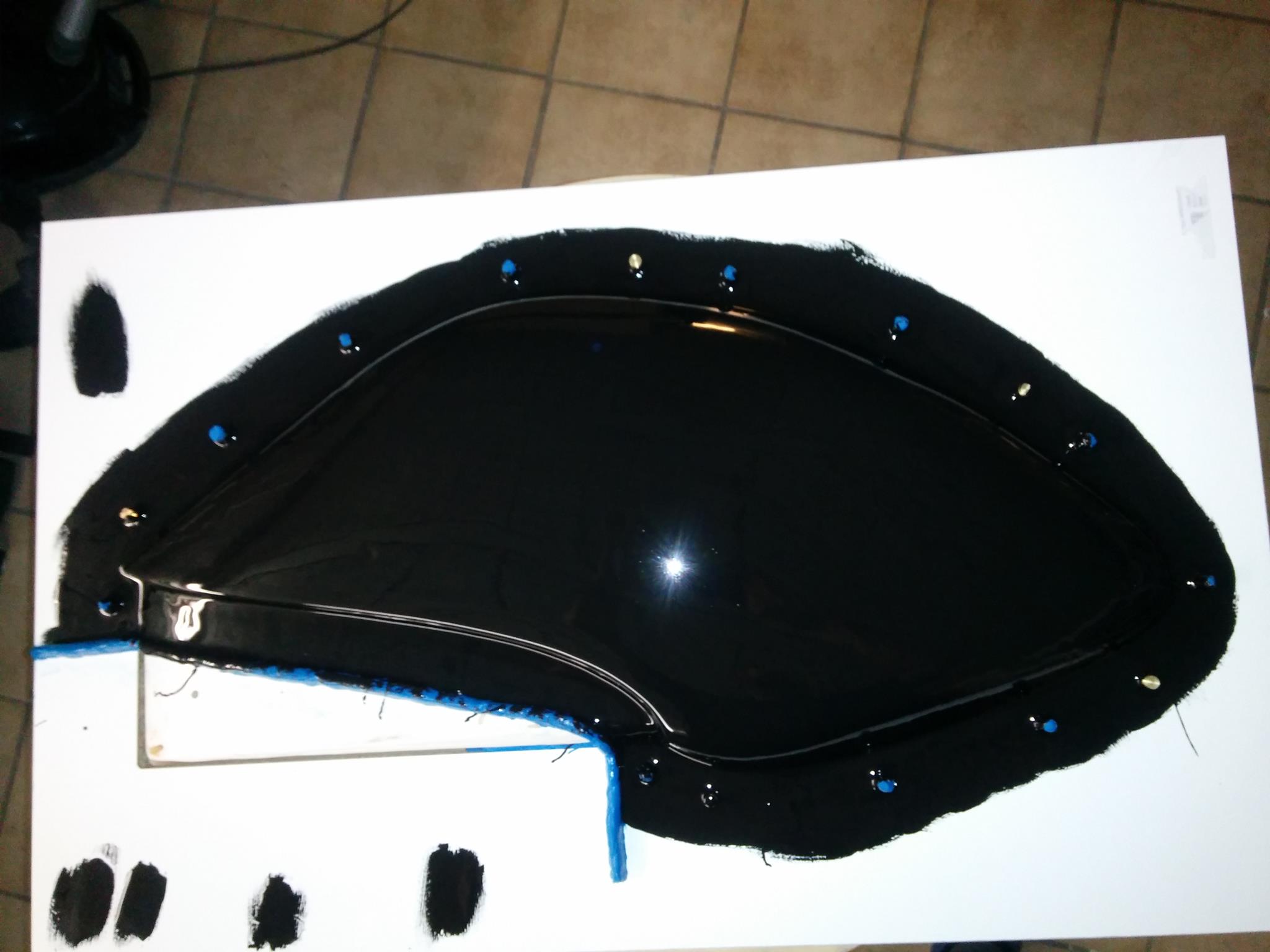

Formharz aufgetragen

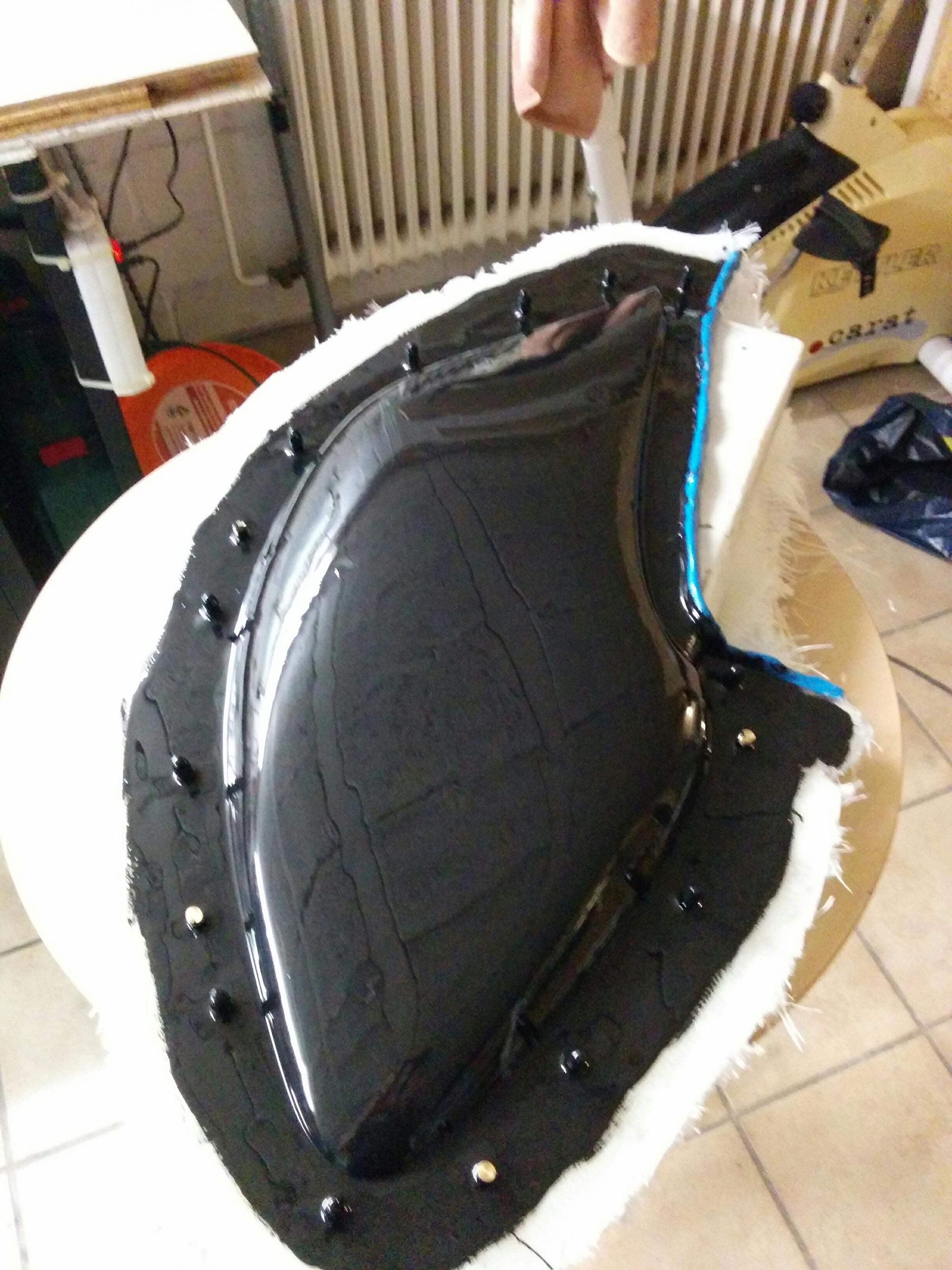

Unten im Bild die schon fertige Negativformhälfte. Oben die Formharzgrundschicht der zweiten Formhälfte

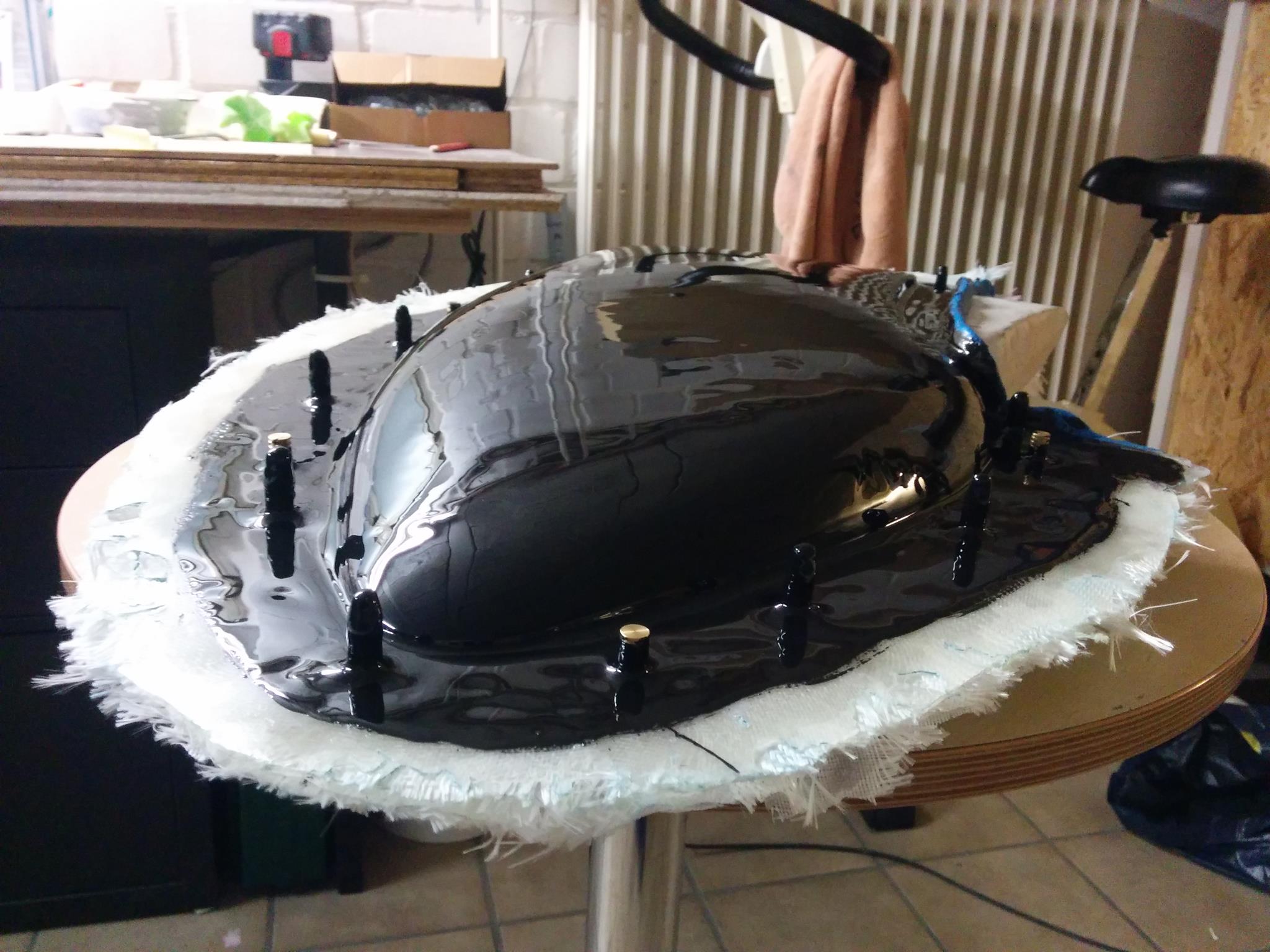

Formharz angeliert

Scharfe Übergänge mit angedicktem Harz

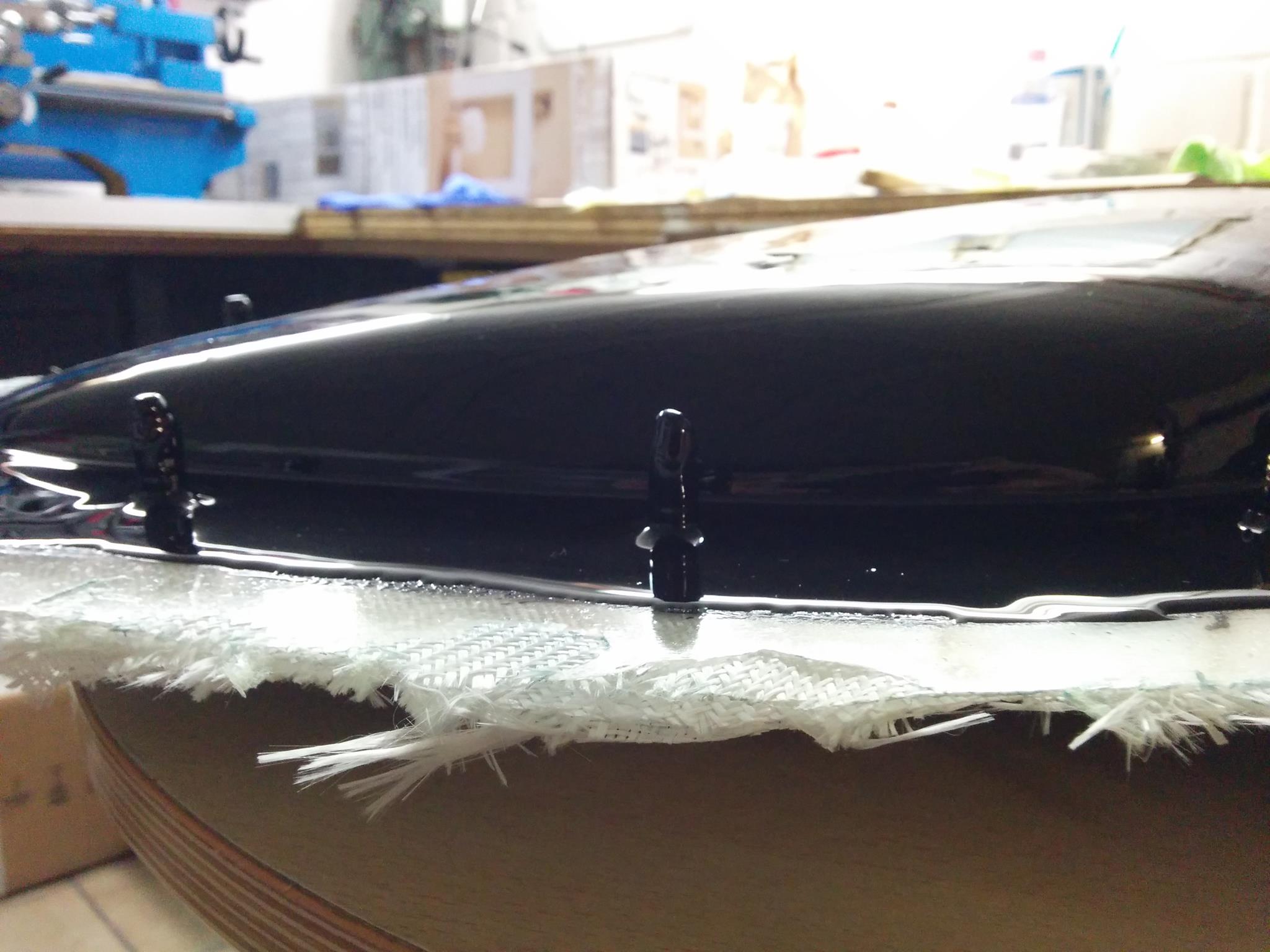

Nachdem das angedickte Harz etwas angeliert ist werden die GFK Matten aufgebracht.

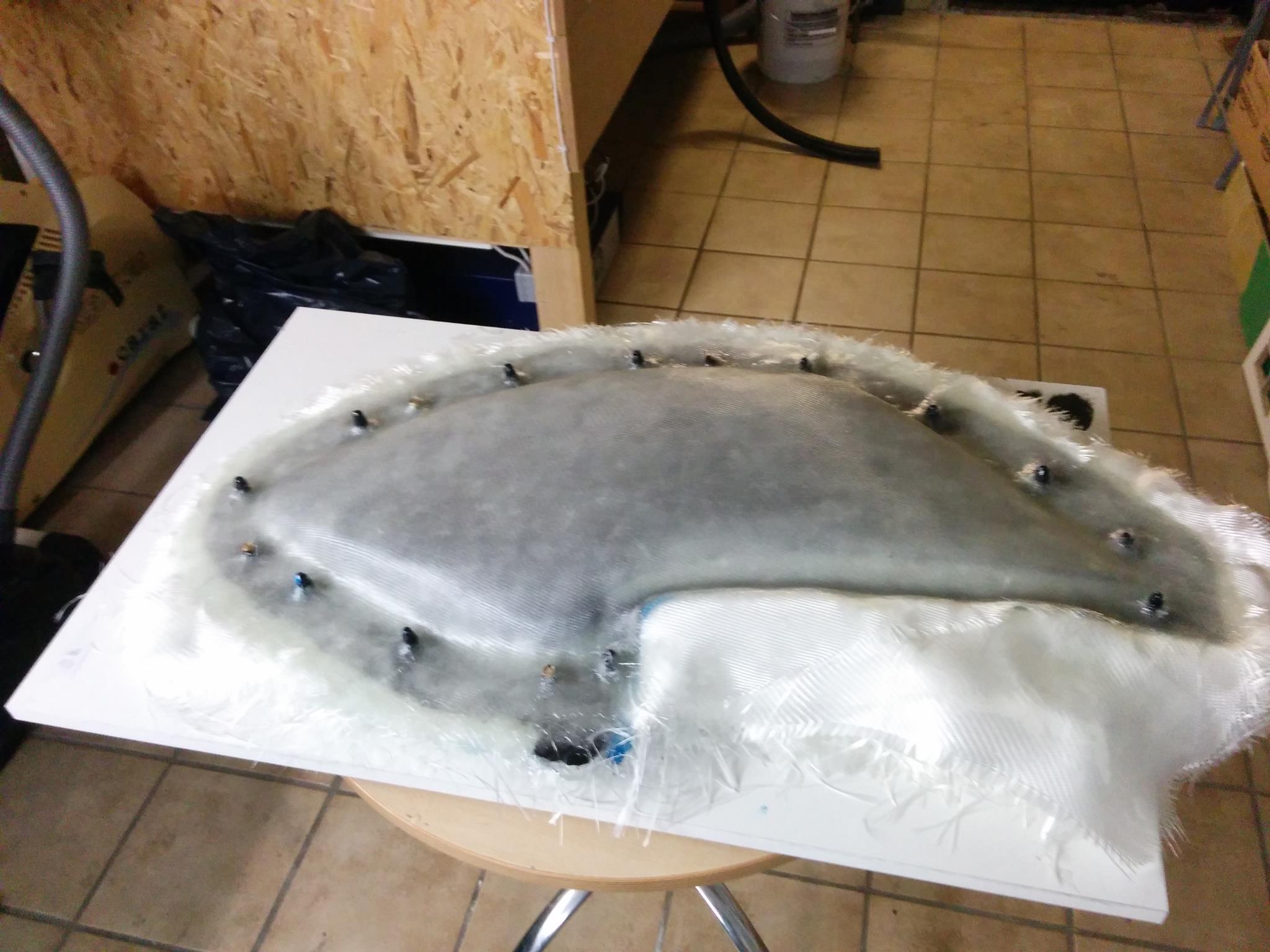

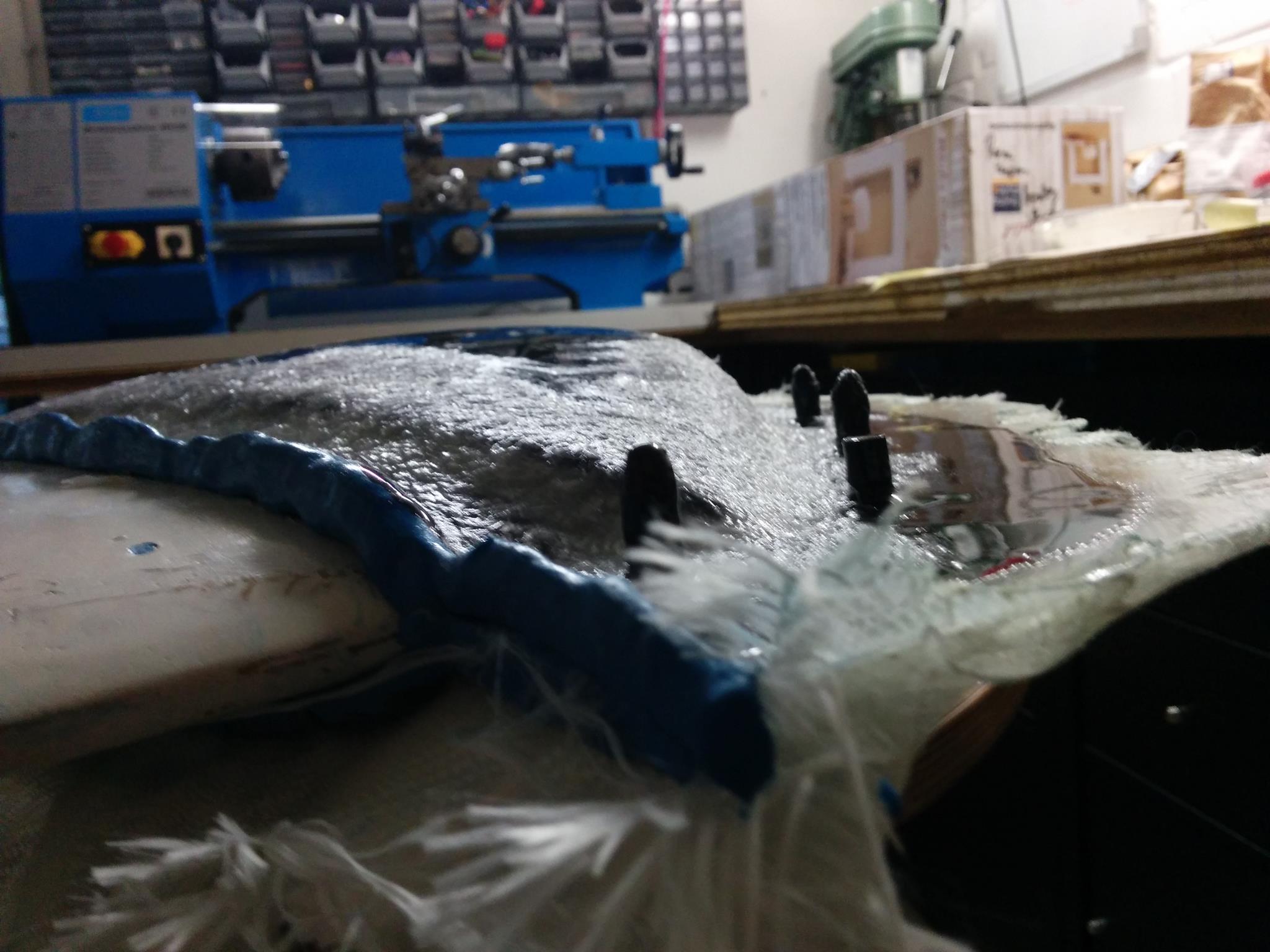

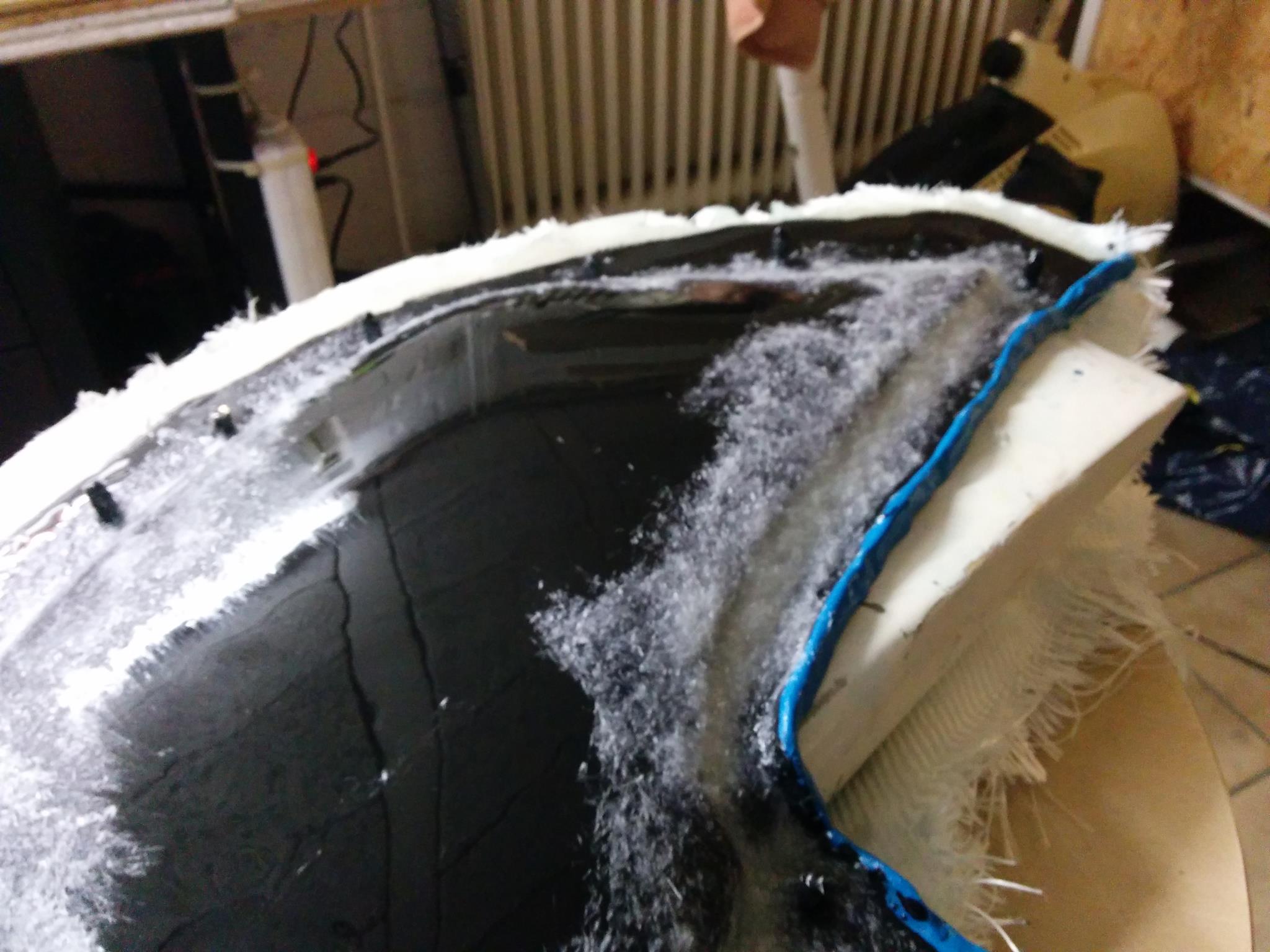

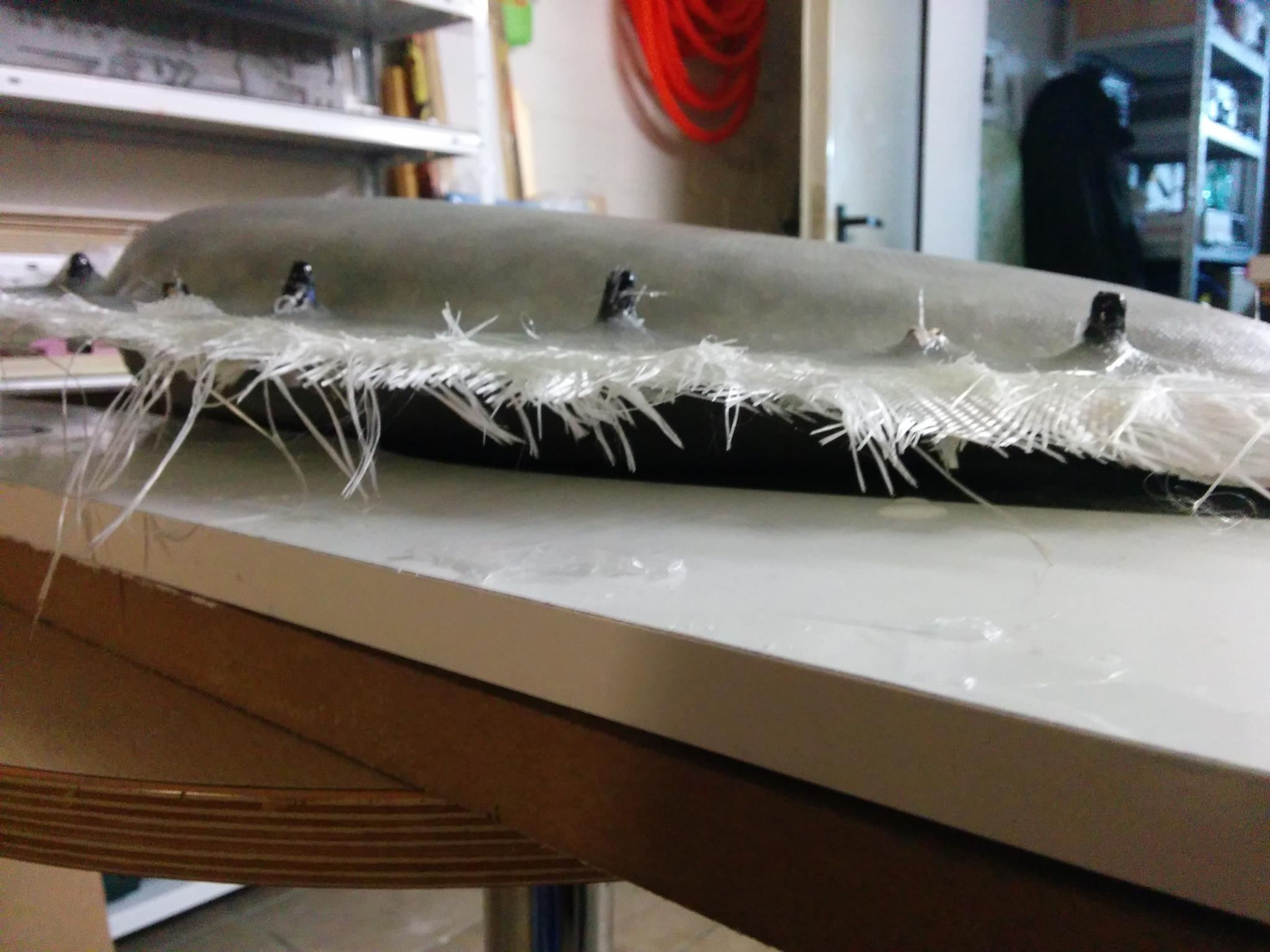

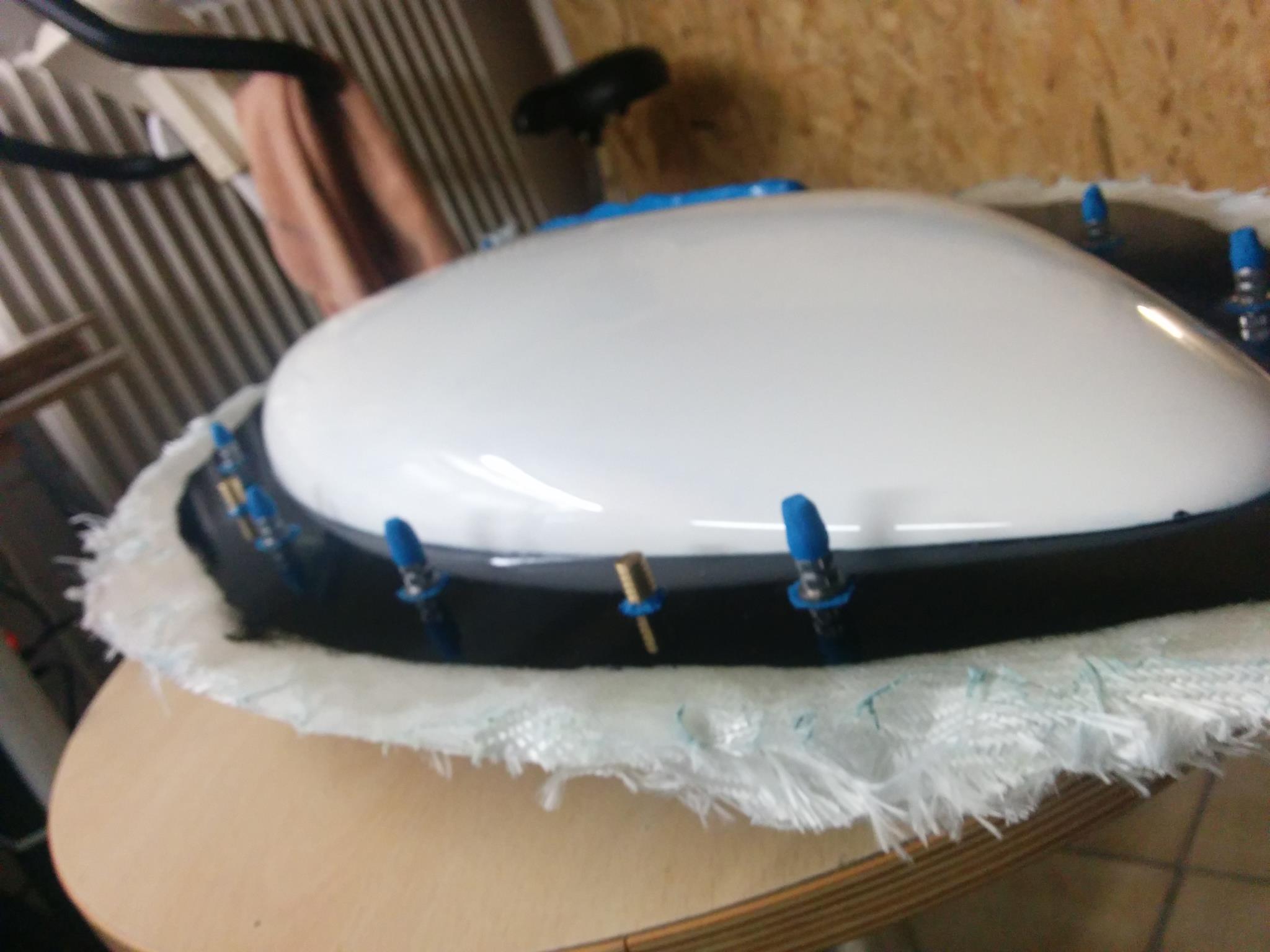

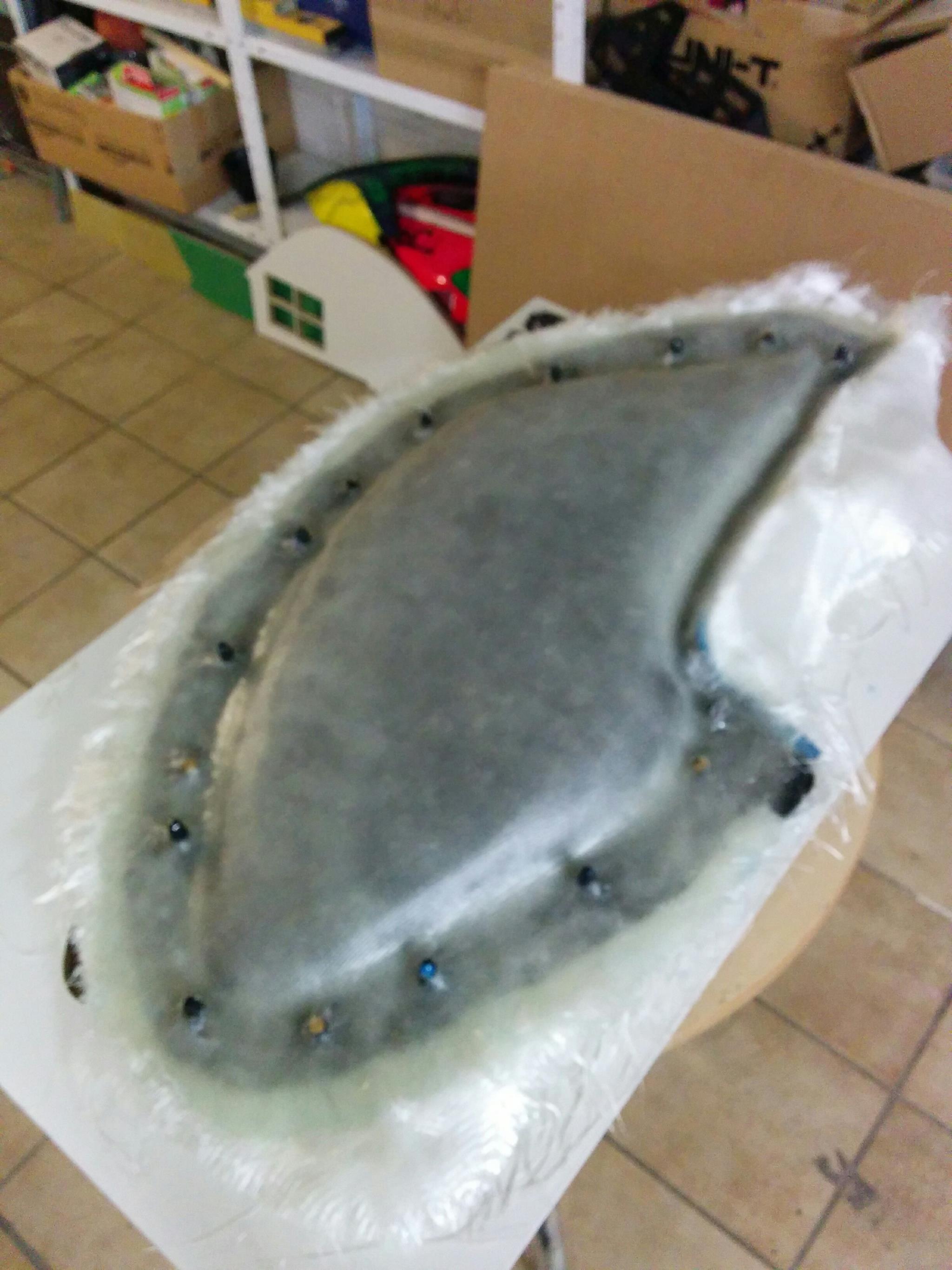

Die sechs Lagen GFK auf der Form

Die sechs Lagen GFK auf der Form.

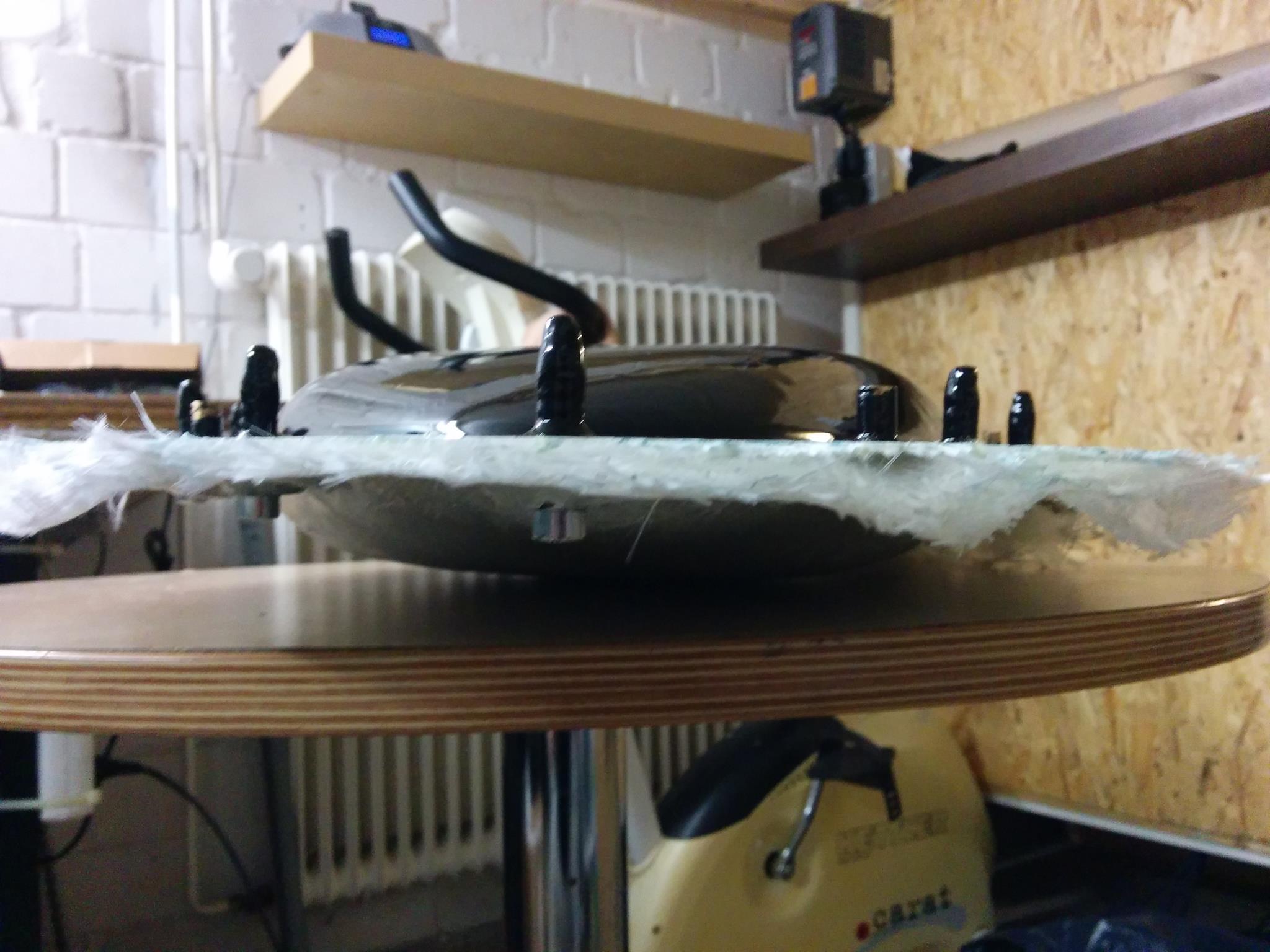

Die Form liegt nur locker auf dem Trennbrett, damit die Form nicht so herumwackelt. Und das Brett fängt das heruntertropfende Harz auf, damit ich mir den Keller nicht einsaue. Eine richtige Funktion im Bezug auf das Erstellen der Form hat das Trennbrett so nicht.

Die sechs Lagen GFK auf der Form

Jetzt müssen die GFK Matten aushärten.

Dann werde ich die Ränder abschleifen und hoffen dass ich die Form auseinanderbekomme und die Oberfläche der Negativform gut wird.

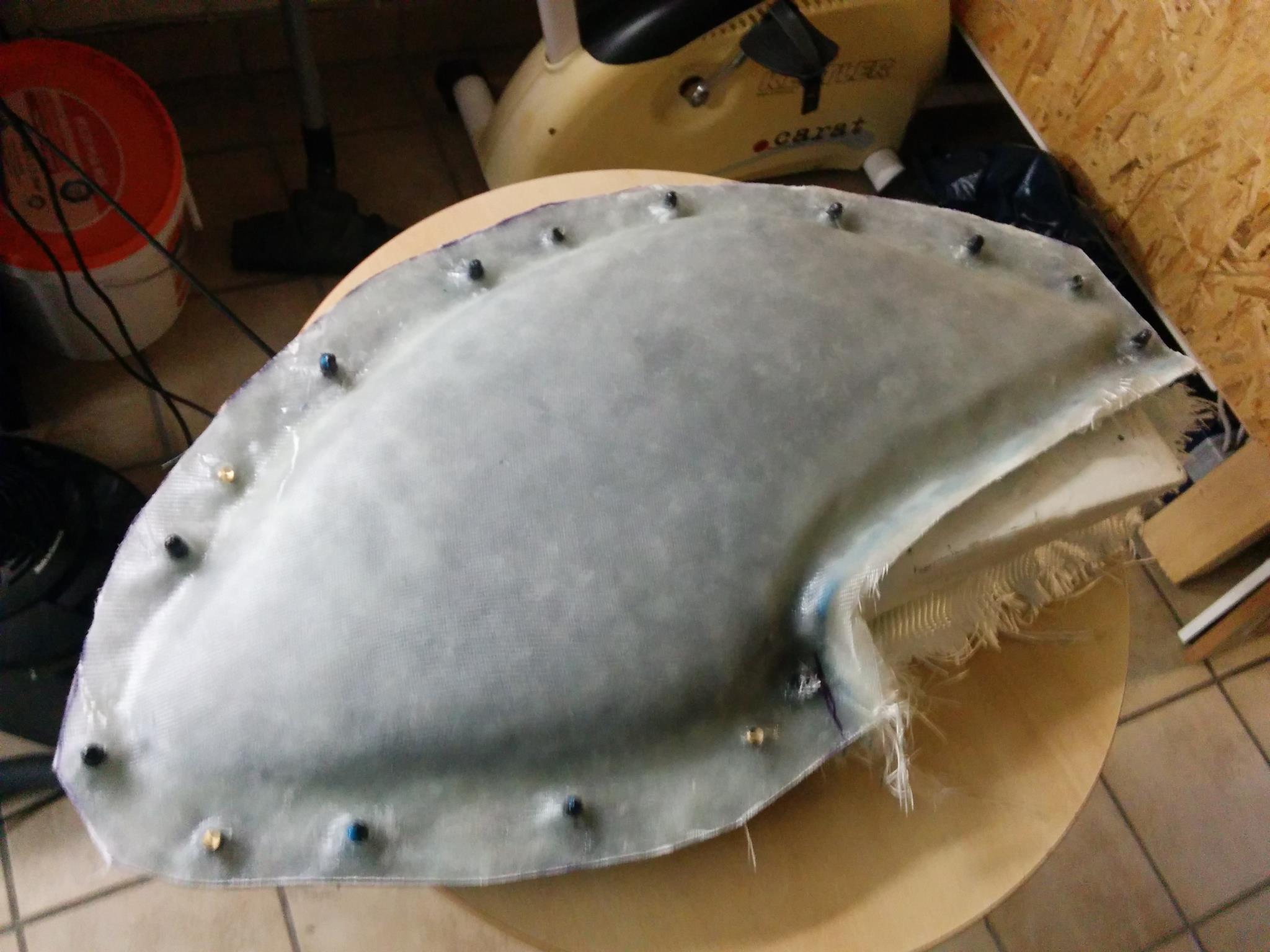

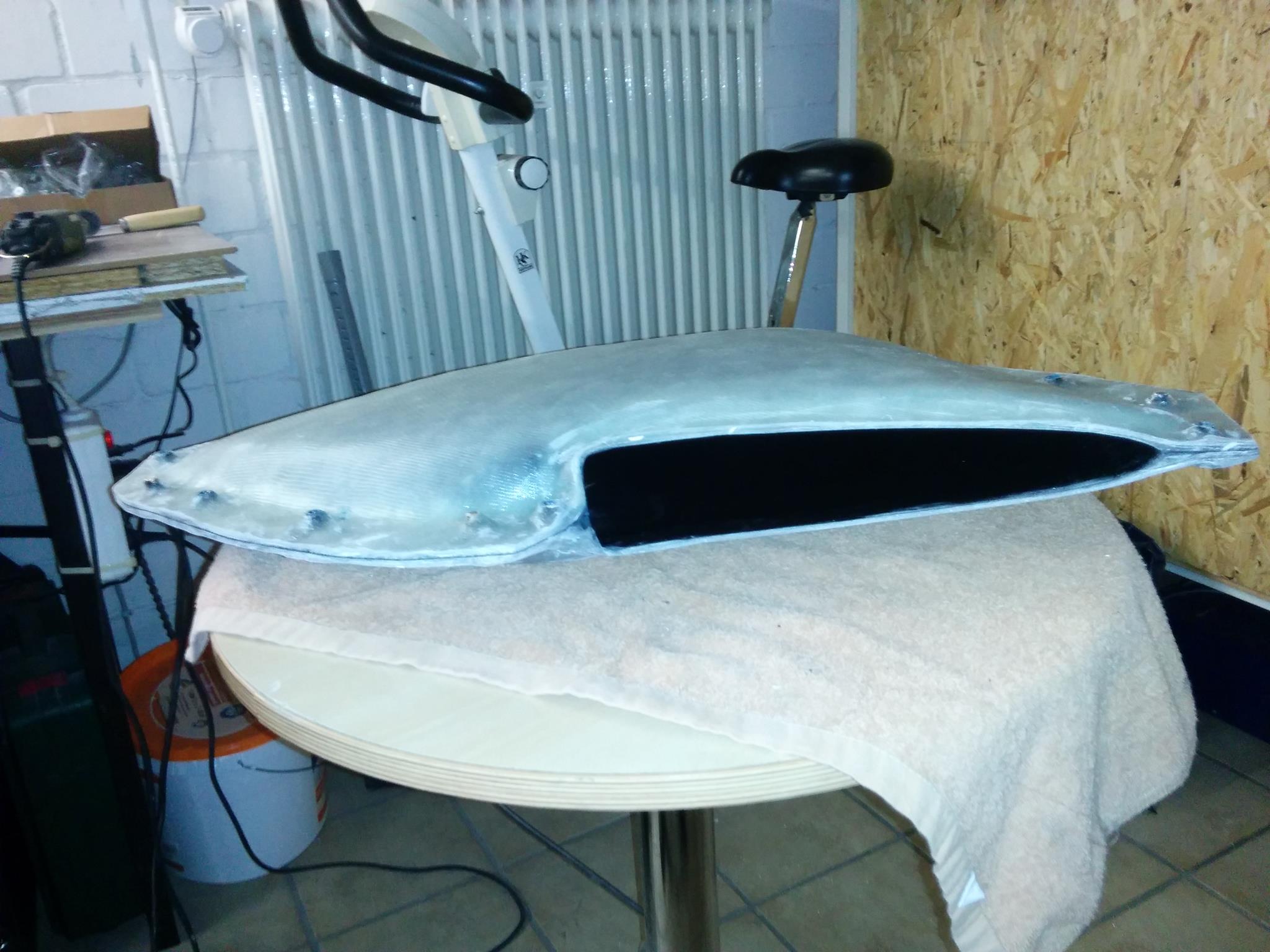

Die Ränder mit dem Multitool abgeschnitten

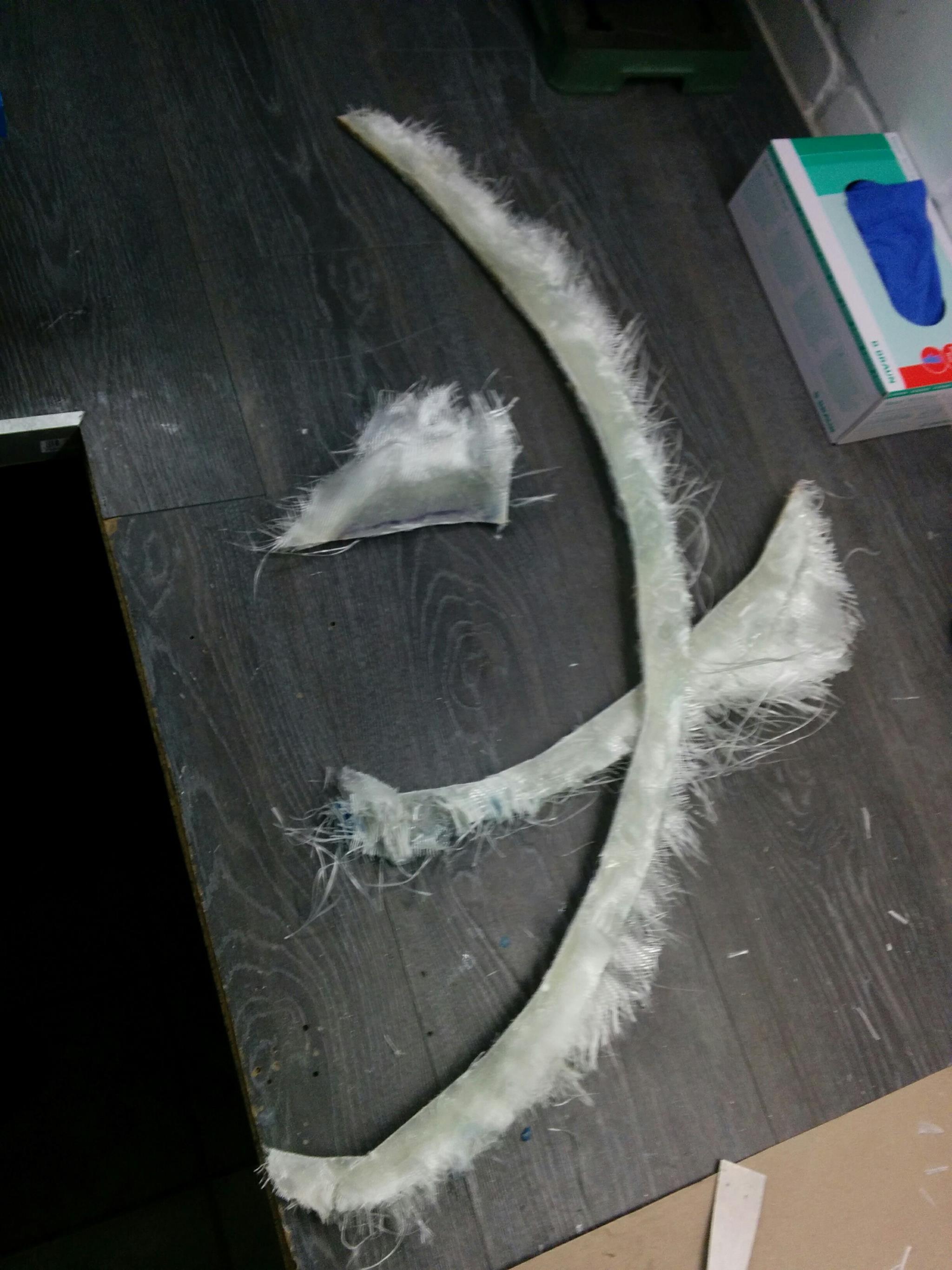

Abfall :)

Jetzt wurde es spannend.

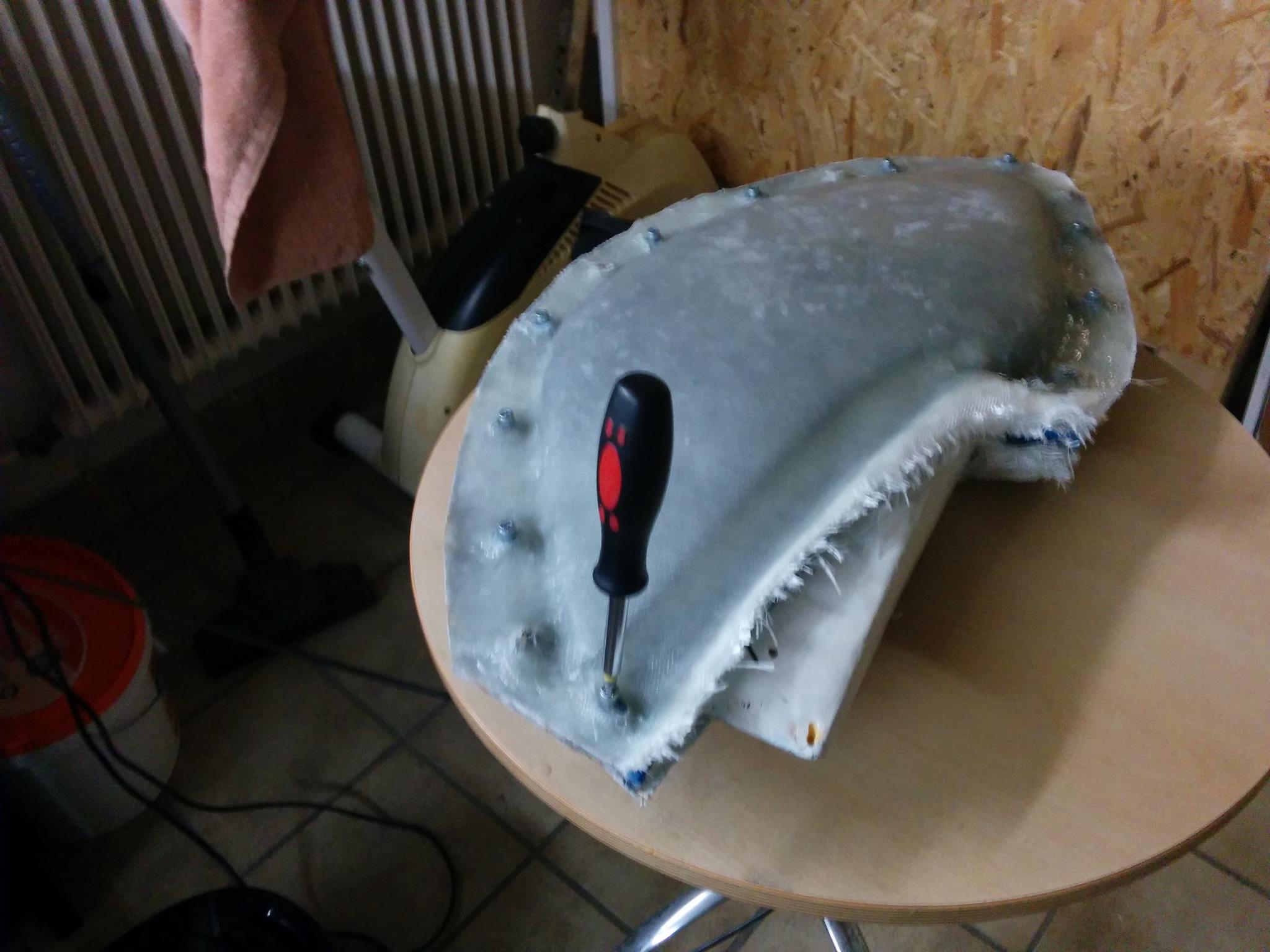

Verschraubung lösen und die Form aufmachen.

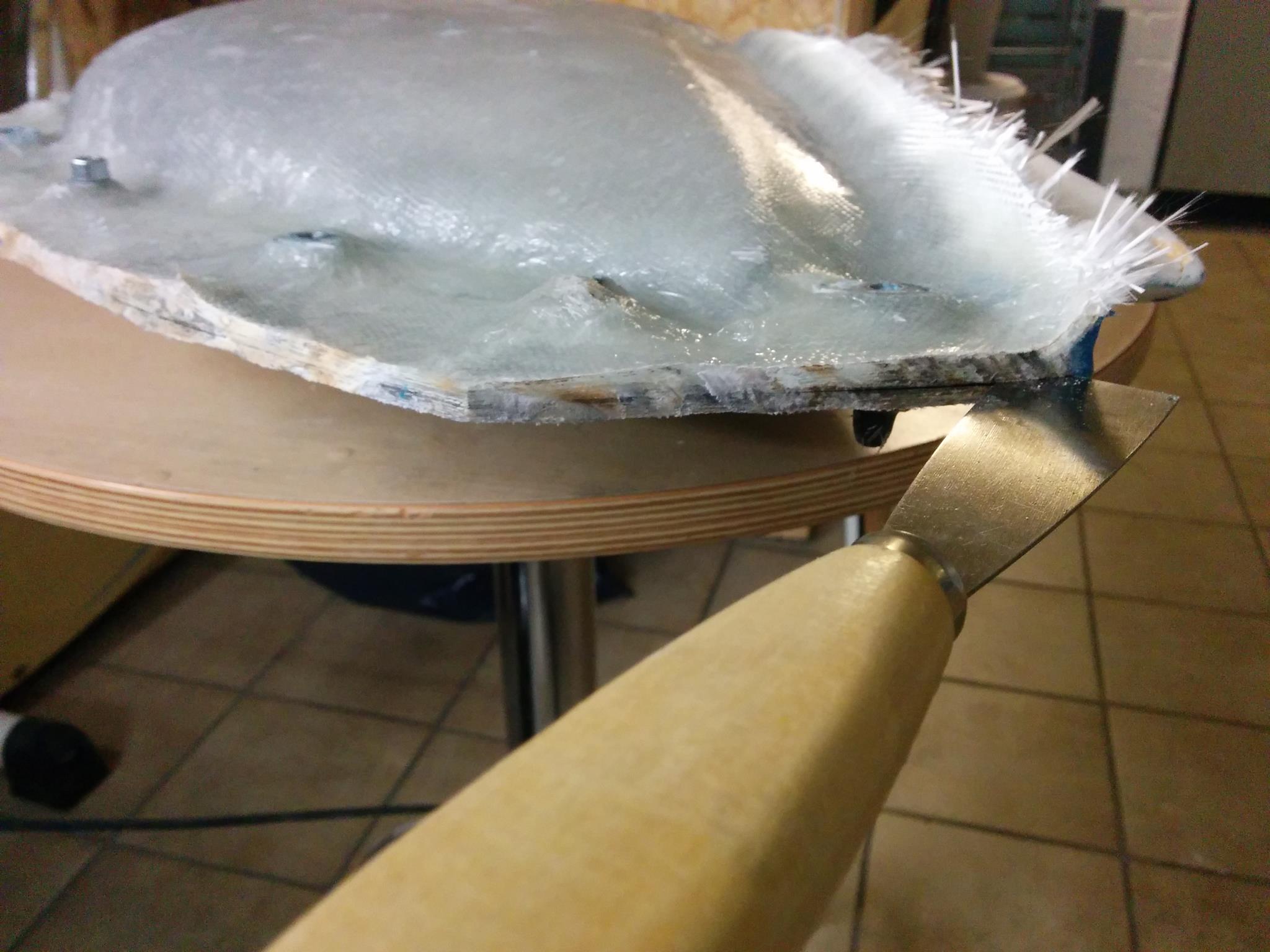

Anfang suchen und "aufknacken".

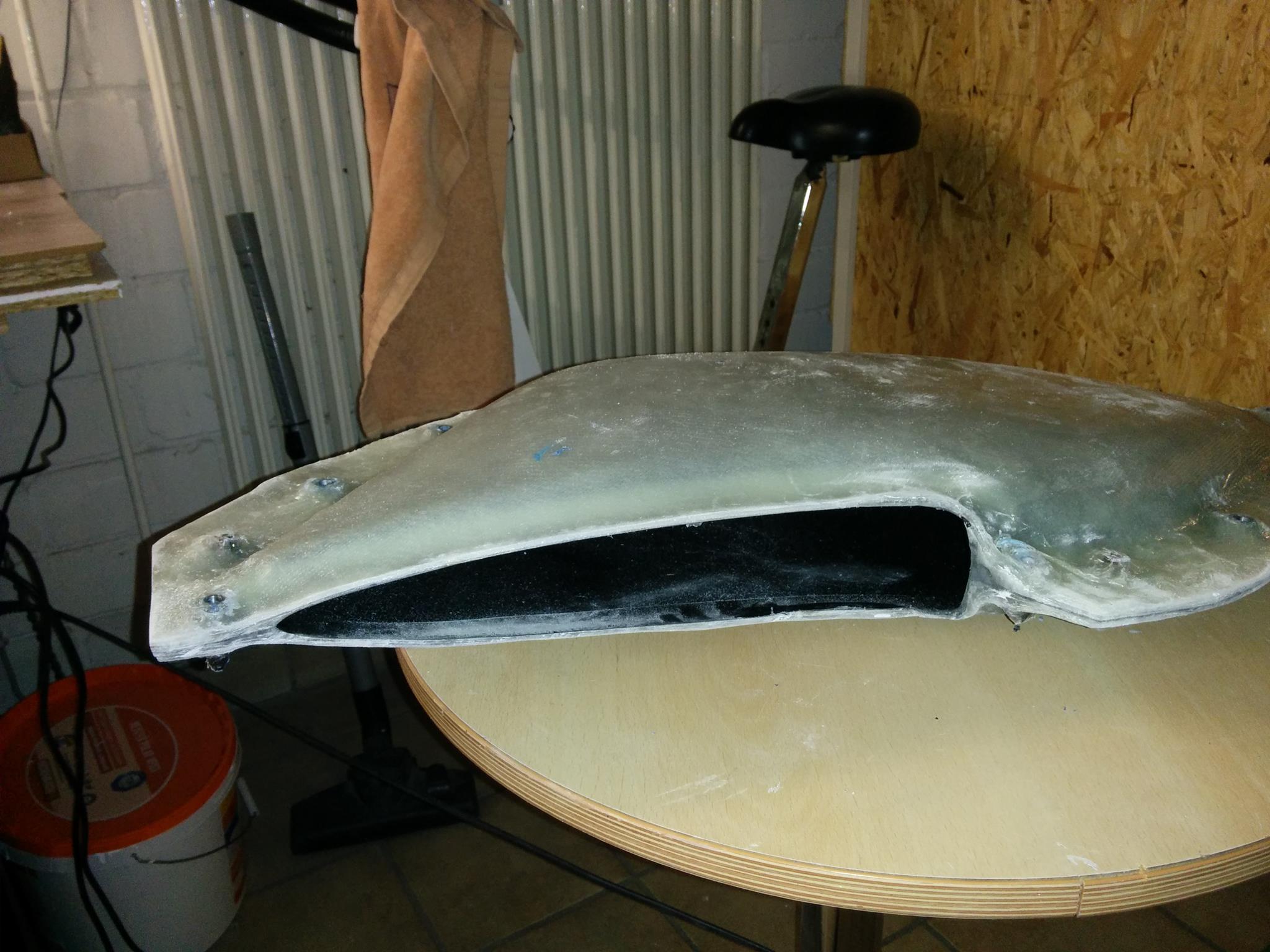

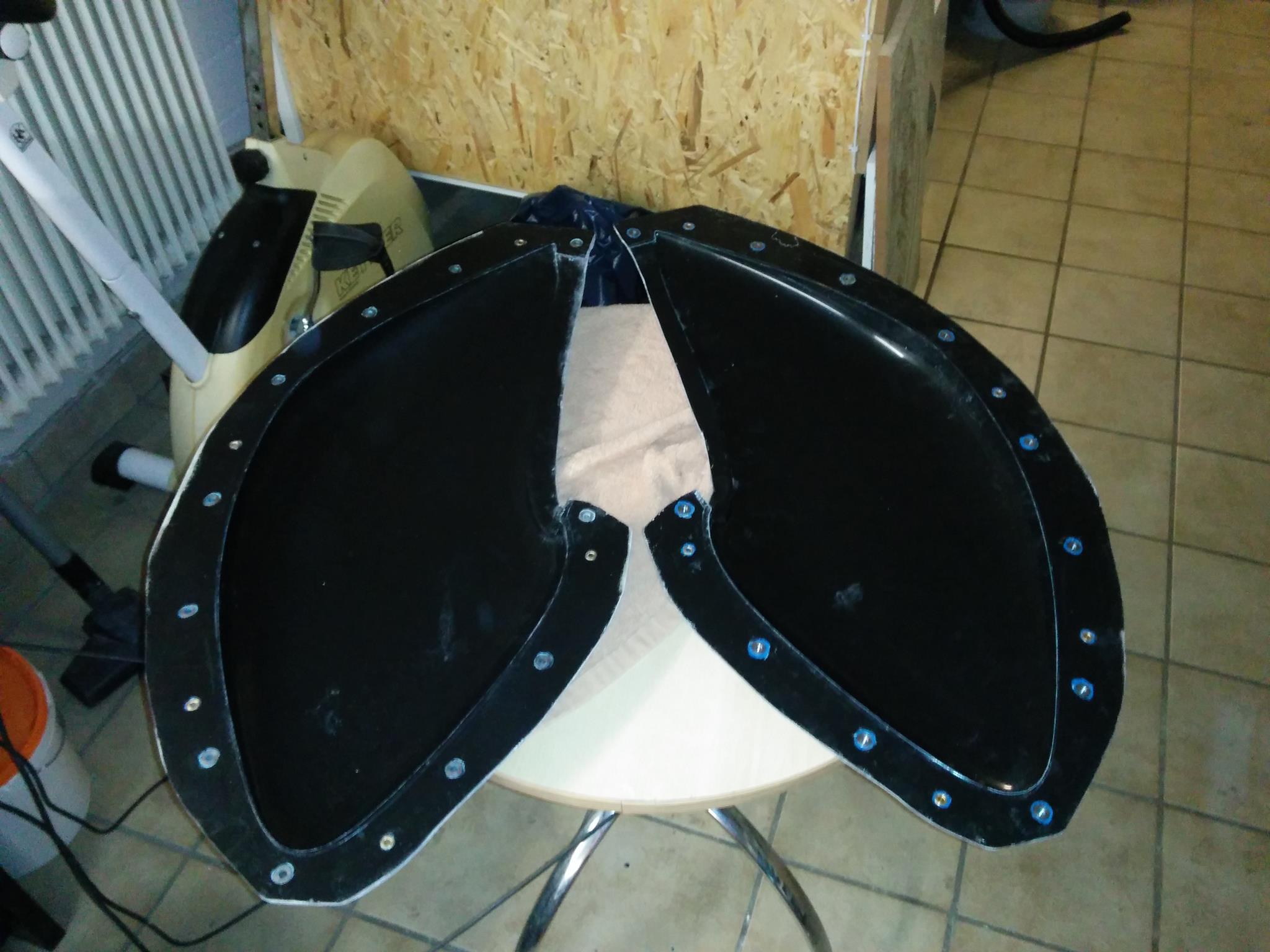

Es hat geklappt. Urform noch heile und die Negativform sieht brauchbar aus!

Große Freude!!

Noch ein wenig mit dem Multitool weiter die Ränder bearbeitet und verschliffen

Negativform gereinigt und Trennmittel abgewaschen

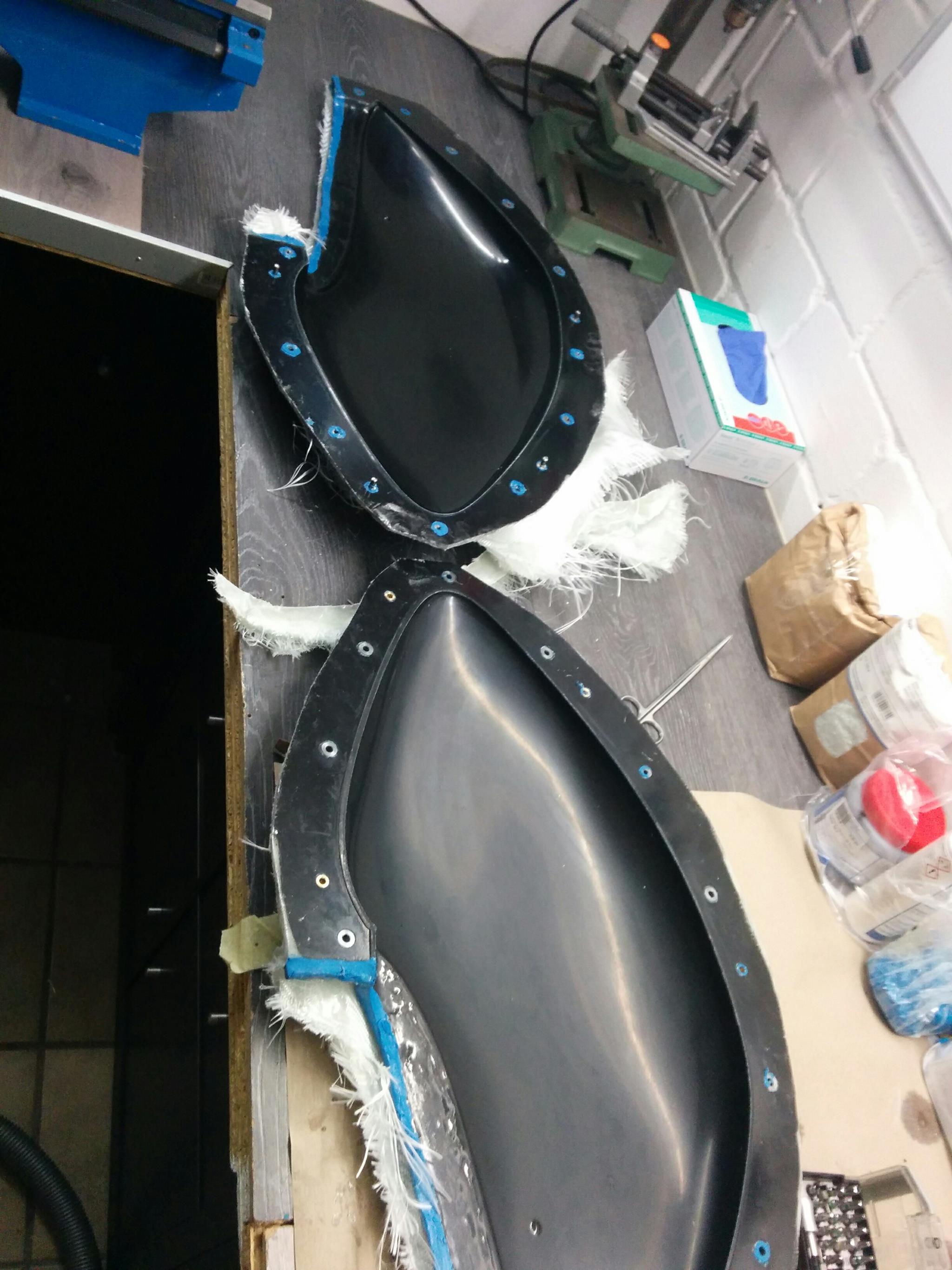

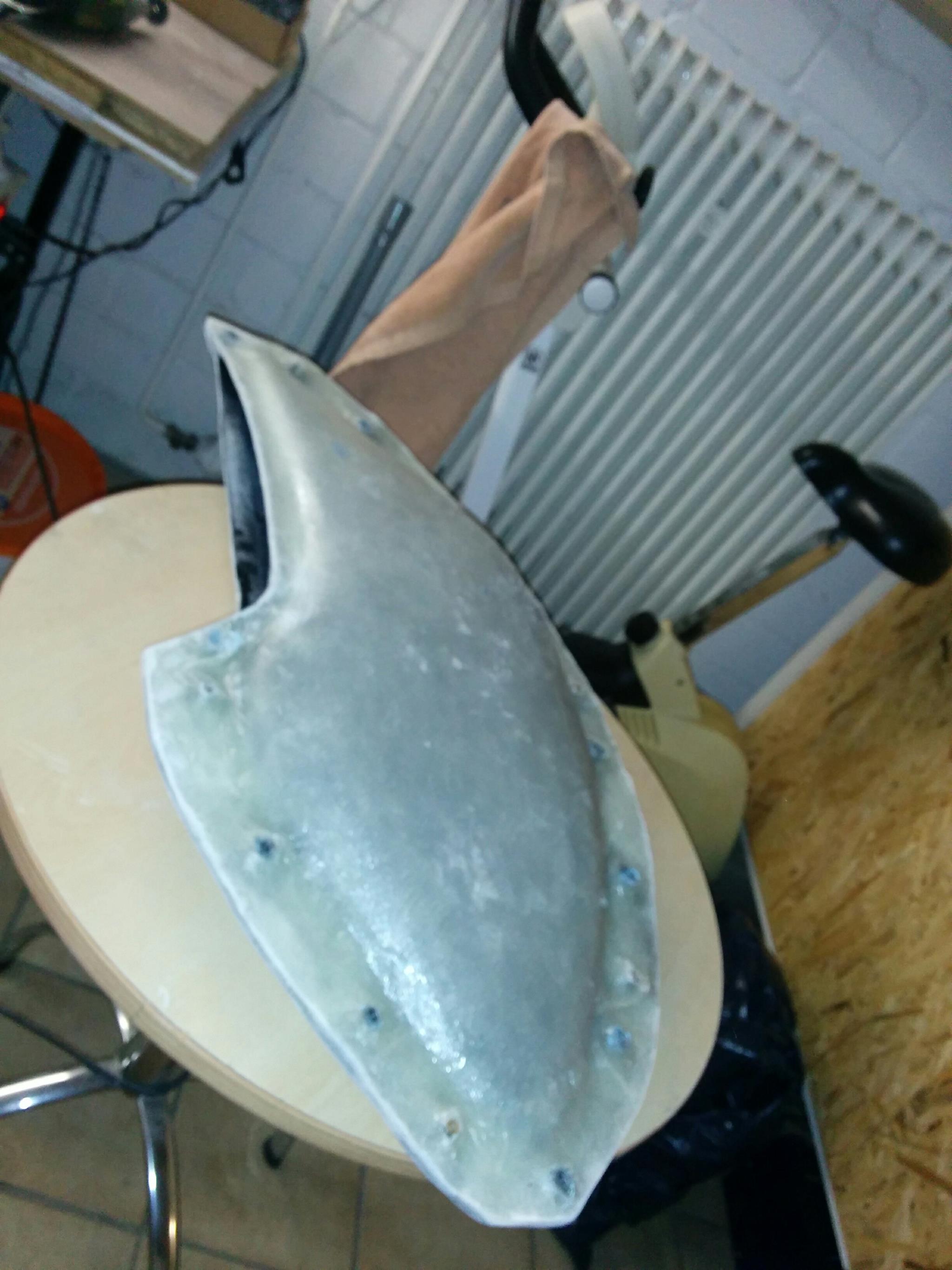

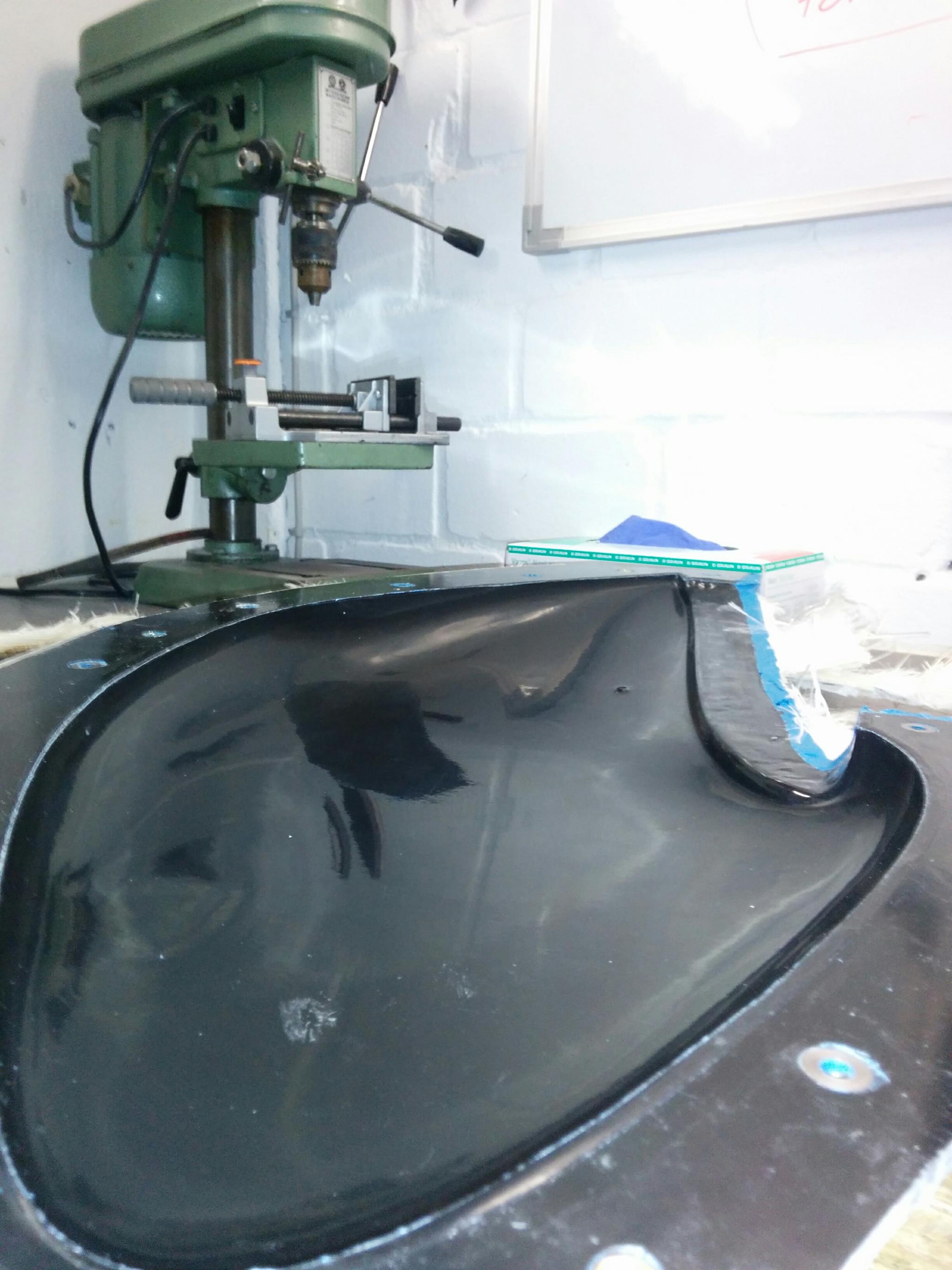

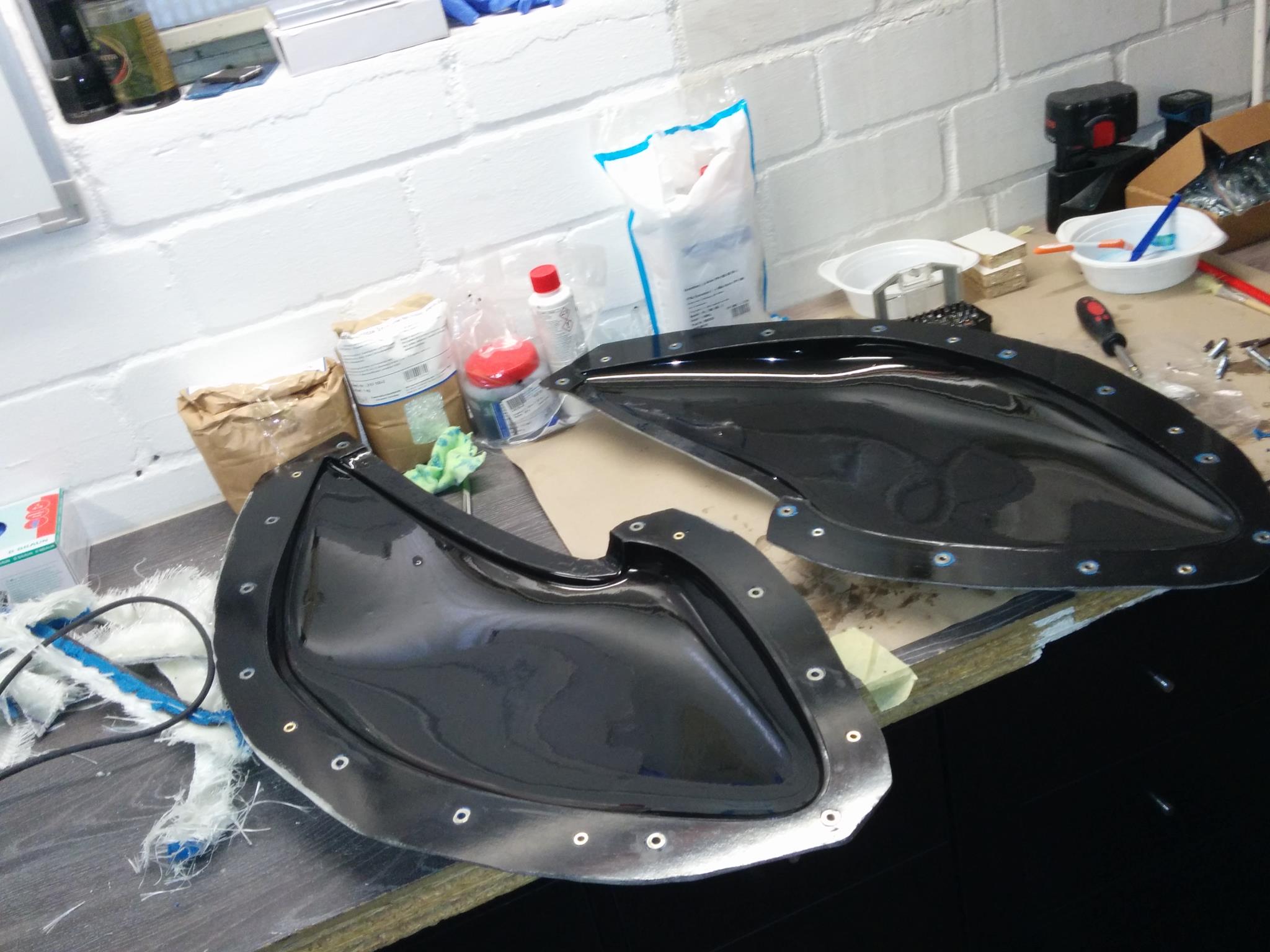

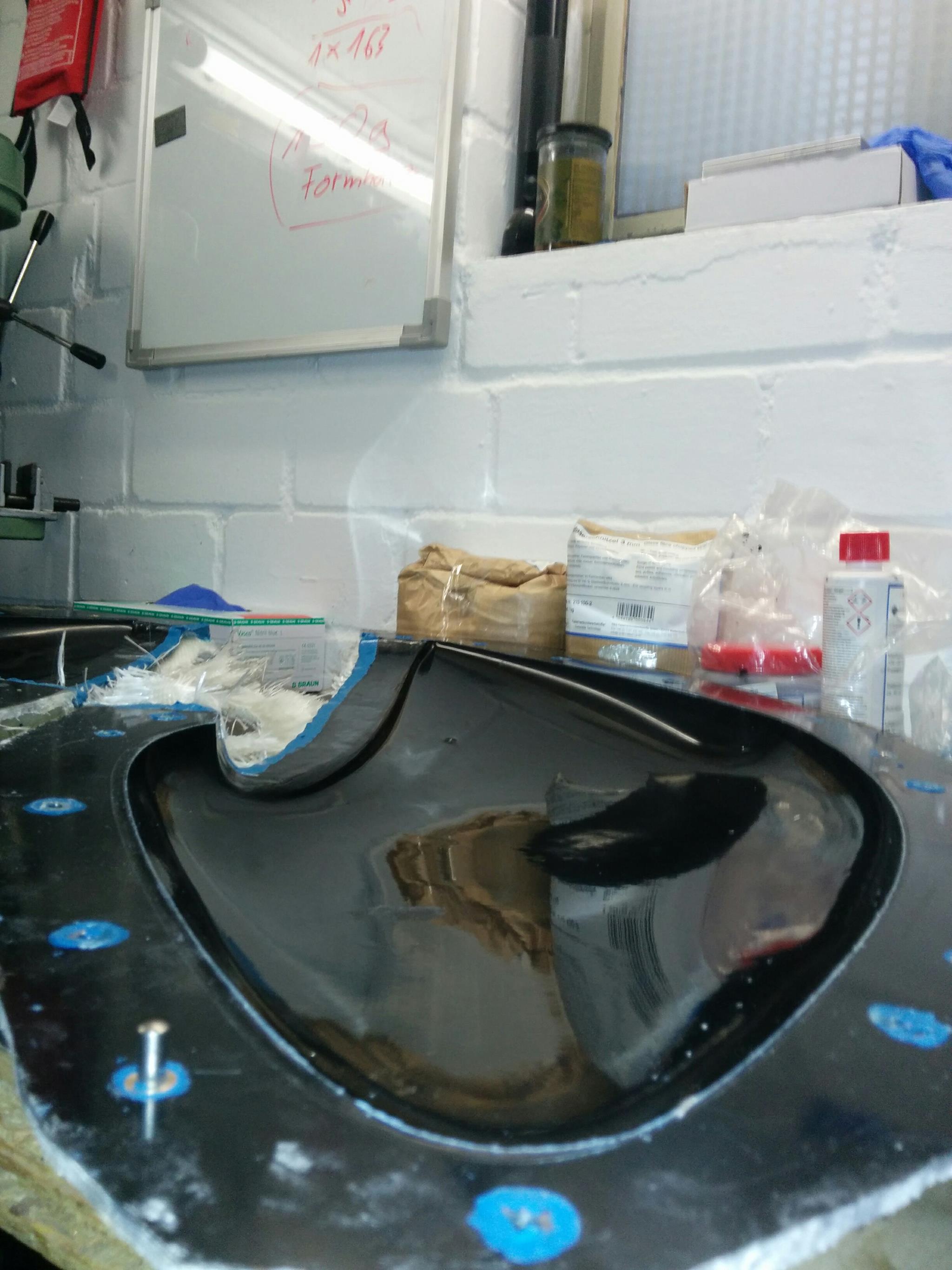

Die Negativform ist nun fertig.

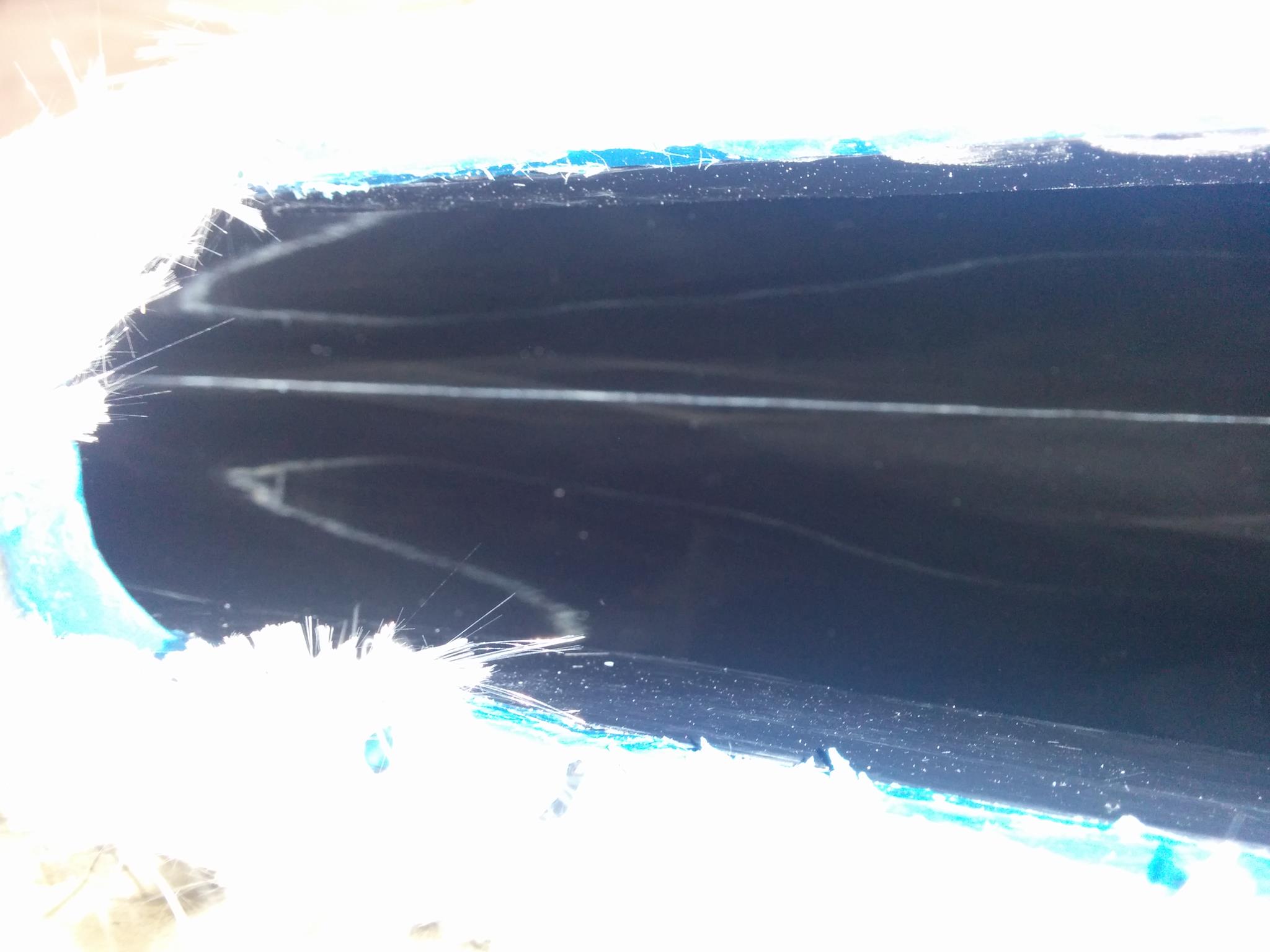

Die Oberfläche der Negativform ist nicht ganz hundertprozentig geworden, aber ich denke fürs erste mal kann ich ganz zufrieden sein.

Jetzt wird sie noch gewachst und dann kann es an die erste Haube gehen.

Ich bin gespannt.
